3.4 Connexions d'E/S
u Selecteur de mode collecteur/source
Régler le selecteur DIP S3 à l'avant du variateur de vitesse pour alterner les circuits logiques des bornes d'entrée numérique
entre le mode collecteur (SINK) et le mode source ; le variateur de vitesse est préréglé en mode collecteur (SINK).
Table 3.11 Réglage du mode collecteur/source
Valeur Détails
SINK (COLLECTEUR) Mode collecteur (0 V commun) : réglage d'usine
SOURCE Mode source (+24 V commun) :
Selecteur DIP S3
SINK
SOURCE

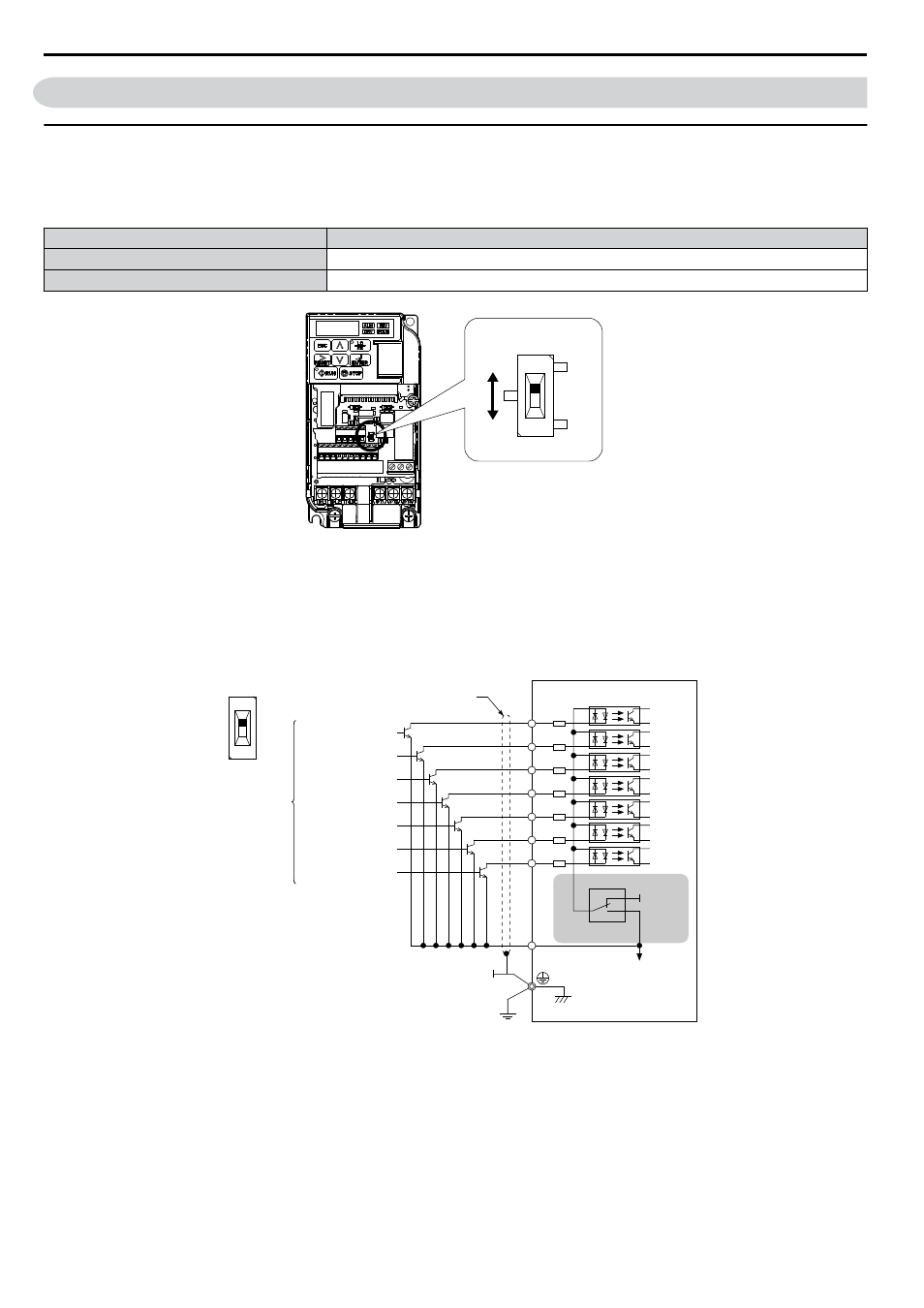

Figure 3.8 Selecteur DIP S3
n Signal d'entrée des transistors Utilisation du mode collecteur / 0 V commun
Lors du contrôle des entrées numériques par des transistors NPN (0 V commun/mode collecteur), régler le selecteur DIP
S3 sur SINK (COLLECTEUR) et utiliser l'alimentation électrique interne de 24 V.
Variateur de vitesse Câble blindé
Marche avant/arrêt
Marche arrière/arrêt
Défaillance externe N.O.
Réinitialisation
après défaillance
Multivitesse étape 1
Multivitesse étape 2
Variation lente de
la fréquence
Entrée multifonctions
S1
SINK (COLLECTEUR)
SOURCE
S2
S3
S3
+24V
S4
S5
S6
S7
SC
COLLECTEUR
SOURCE
Figure 3.9 Mode collecteur : Séquence à partir du transistor NPN (0 V commun)
