u Sous-organigramme A1 : Configuration simple du moteur avec économies d'énergie
ou recherche rapide à l'aide du mode V/f

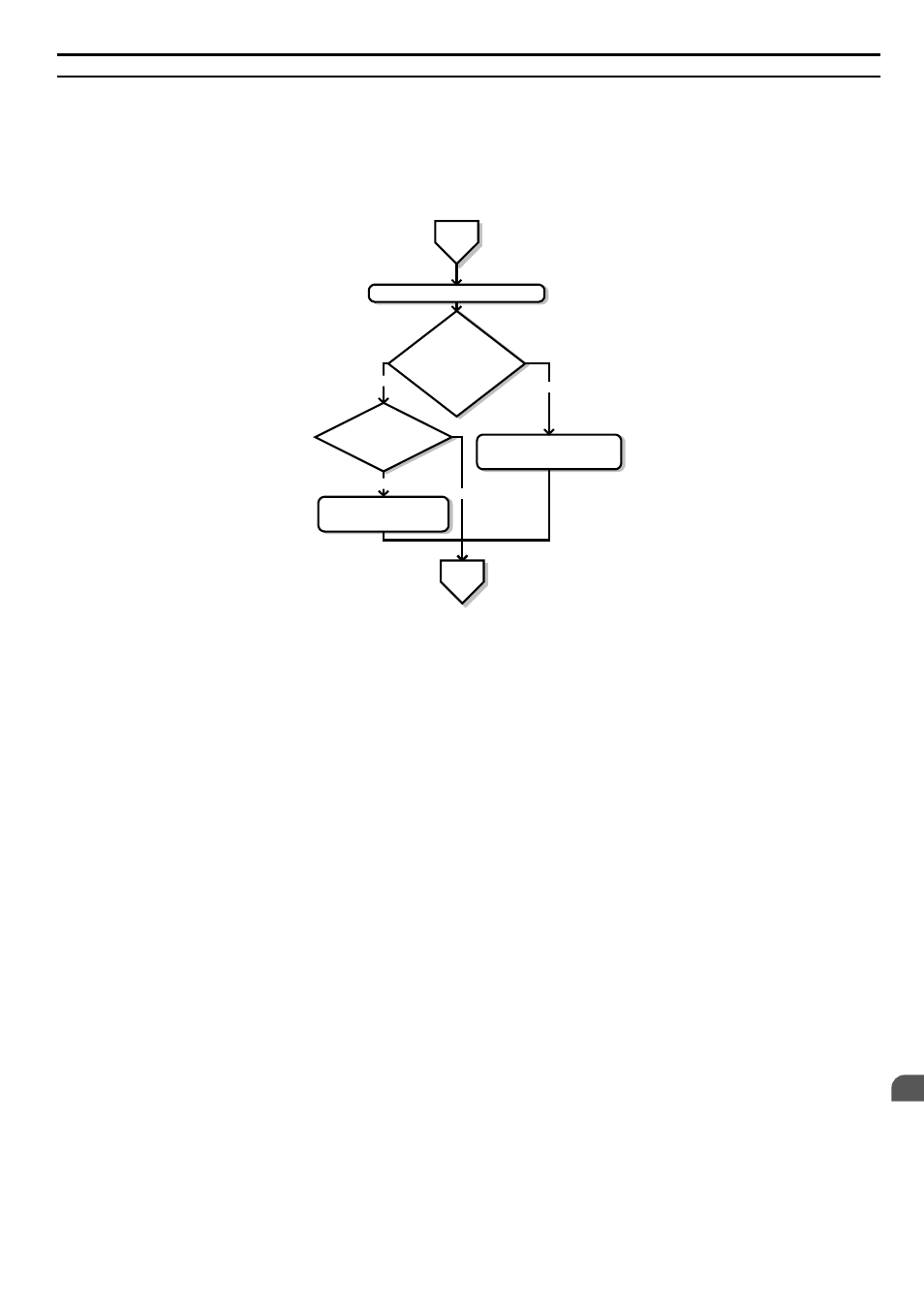

Figure 4.3 , Organigramme A1, décrit une configuration simple du moteur pour une commande en V/f. Une commande
en V/f du moteur est appropriée pour les applications les plus élémentaires, telles que des ventilateurs ou des pompes.
Cette procédure illustre l'utilisation des fonctions d'économie d'énergie et d'estimation rapide / recherche rapide. Une
commande en V/f peut être utilisée lorsqu'un réglage automatique rotatif ne peut pas être effectué.
De
l'organigramme
A
Définir ou vérifier les réglages du profil V/f E1
Économie d'énergie
01=
ou
estimation de vitesse
Recherche de vitesse
(b2-24+1) activée ?
Est-ce que le câble
du moteur a une longueur
supérieure à 50 m ?
NON
OUI
Effectuer un réglage automatique
stationnaire pour la résistance
des bornes (T1-01=2)
OUI
NON
Retour à
l'organigramme
A
oo
(b - 1)
Effectuer un réglage automatique en
rotation pour commande
en V/f (T1-01+3)
.
8
Figure 4.3 Configuration simple du moteur avec économies d'énergie ou recherche rapide à l'aide du mode V/f
