A A
B
C
C
Espace latéral Espace supérieur/inférieur
A – 30 mm minimum
B – Direction du courant d'air C – 100 mm minimum

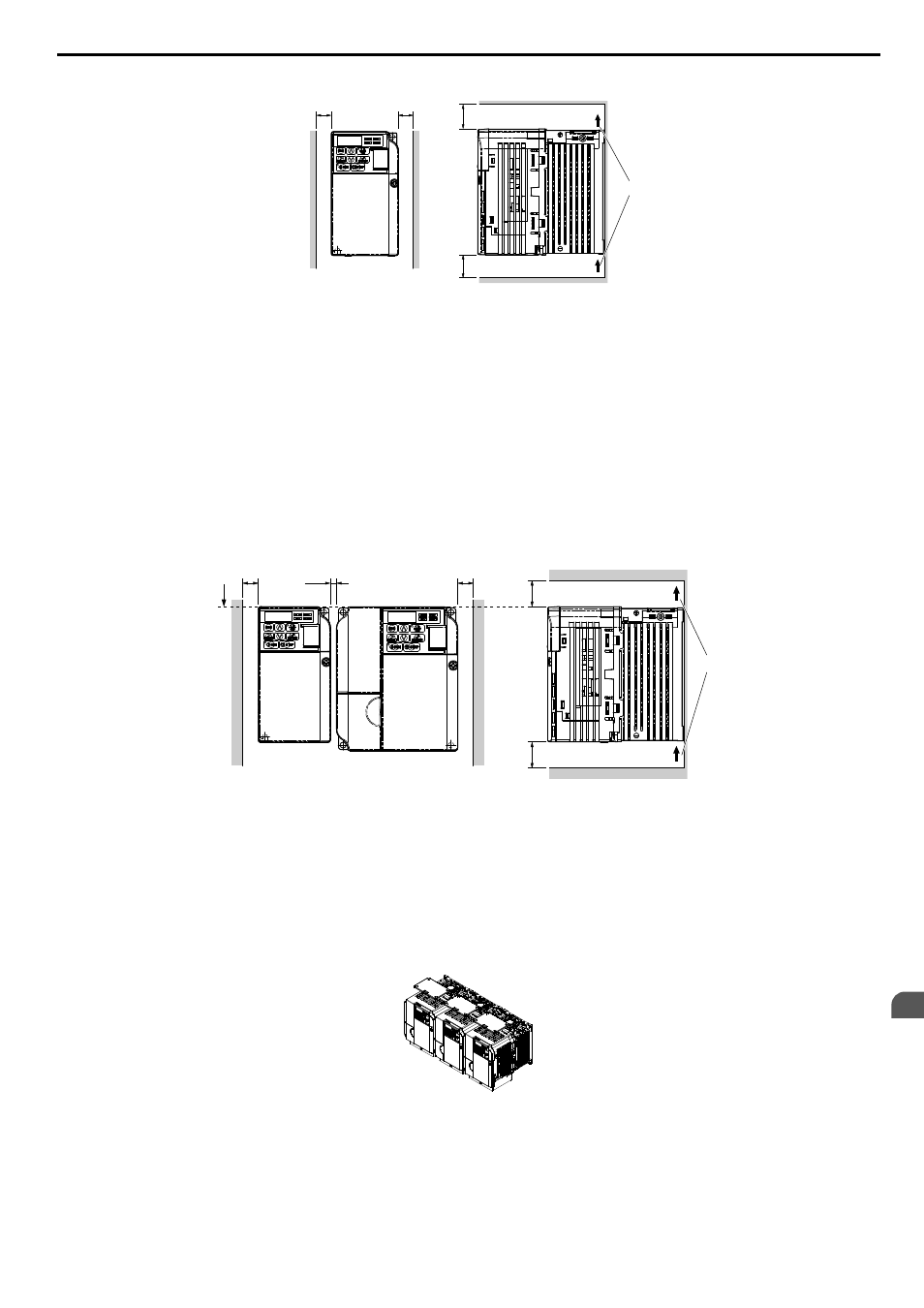

Figure 2.2 Espacement d'installation correct
Note: Les modèles IP20/NEMA Type 1 et IP20/à châssis ouvert ont besoin du même espace au-dessus et en dessous du variateur de vitesse pour
l'installation.
n Installation de plusieurs variateurs de vitesse
Lors de l'installation de plusieurs variateurs de vitesse dans le même boîtier, monter les variateurs de vitesse conformément
à . Figure 2.2 . Lors de l'installation de variateurs de vitesse avec un espace latéral de 2 mm, conformément à , Figure
2.3 , un abaissement de la valeur nominale doit être envisagé et le paramètre L8-35 doit être défini. Se reporter à Liste
des paramètres à la page 101 .
2 mm
A B B
C
D
C
A – Aligner le haut des variateurs de
vitesse.
B – 30 mm minimum
C – 100 mm minimum
D – Direction du courant d'air
Figure 2.3 Espace entre deux variateurs de vitesse (montage côte-à-côte)
Note: Lors de l'installation de variateurs de vitesse de tailles différentes dans le même boîtier, le haut des variateurs de vitesse doit être aligné.
Laisser un espace entre le haut et le bas de deux variateurs de vitesse empilés, afin de pouvoir, le cas échéant, remplacer les ventilateurs
de refroidissement. En utilisant cette méthode, il est possible de remplacer ultérieurement les ventilateurs de refroidissement.
REMARQUE: Lorsque des variateurs de vitesse avec des boîtiers IP20/NEMA Type 1 sont montés côte à côte, les capots supérieurs
de tous les variateurs de vitesse doivent être retirés comme illustré dans. Figure 2.4 .
Figure 2.4 Installation côte à côte de IP20/NEMA 1 dans un boîtier
