n

CIMR-V 200 V c.a. monophaséoBA0006F ~ 0018F

CIMR-V 200 V c.a. triphaséo2A0010F ~ 0020F

CIMR-V 400 V c.a. triphaséo4A0001F ~ 0011F

A

B

C

D

E

F

H

G

I

J

K

L

M

O

P

N

A – Grille de ventilateur

<1>

B – Orifice de montage
C – Dissipateur de chaleur
D – Couvercle du connecteur de

l'alimentation électrique 24 V c.c.
en option

E – Panneau de raccordement

Se

reporter à Fonctions du bloc de
bornes du circuit de commande à
la page 34

F – Vis du capot
G – Coussinet en caoutchouc
H – Capot inférieur

I – Vis du capot avant
J – Capot avant
K – Cache-bornes
L – Port de communication
M – Opérateur à DEL

Se reporter à

Utilisation du clavier à DEL
numérique à la page 44

N – Boîtier
O – Capot supérieur
P – Ventilateur de refroidissement

<1>

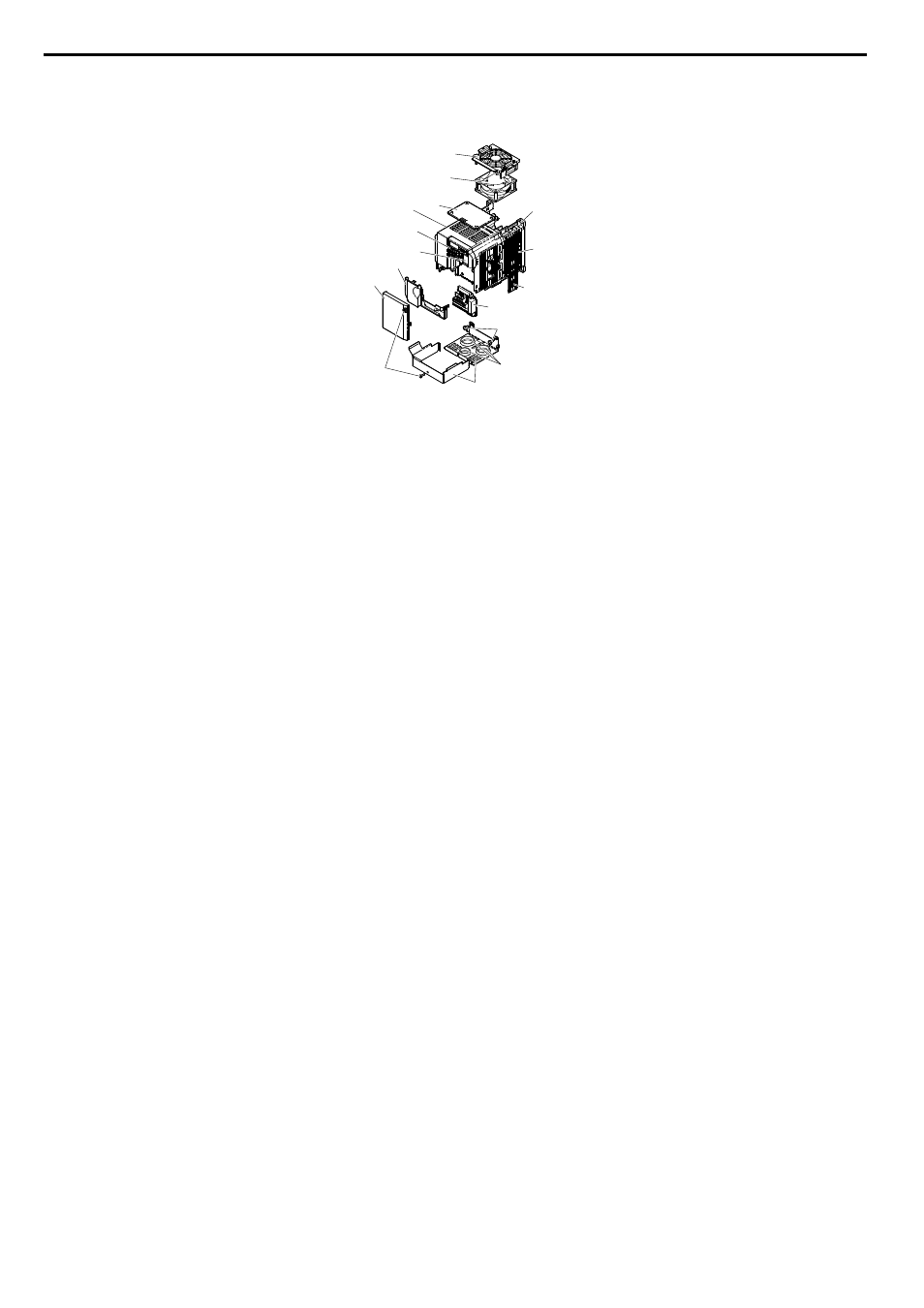

Figure 1.6 Vue éclatée des composants du modèle CIMR-V avec boîtier IP20/NEMA type 1 200 V c.a.

triphaséeo2A0012F

<1> Les variateurs de vitesse CIMR-VoBA0006B et CIMR-VoLes modèles 4A0001B ~ 0004B ne sont pas munis de ventilateur

de refroidissement ni de grille de ventilateur de refroidissement. Le variateur CIMR-VoBA0018B est muni de deux
ventilateurs de refroidissement.

1.2 Noms des composants

16
