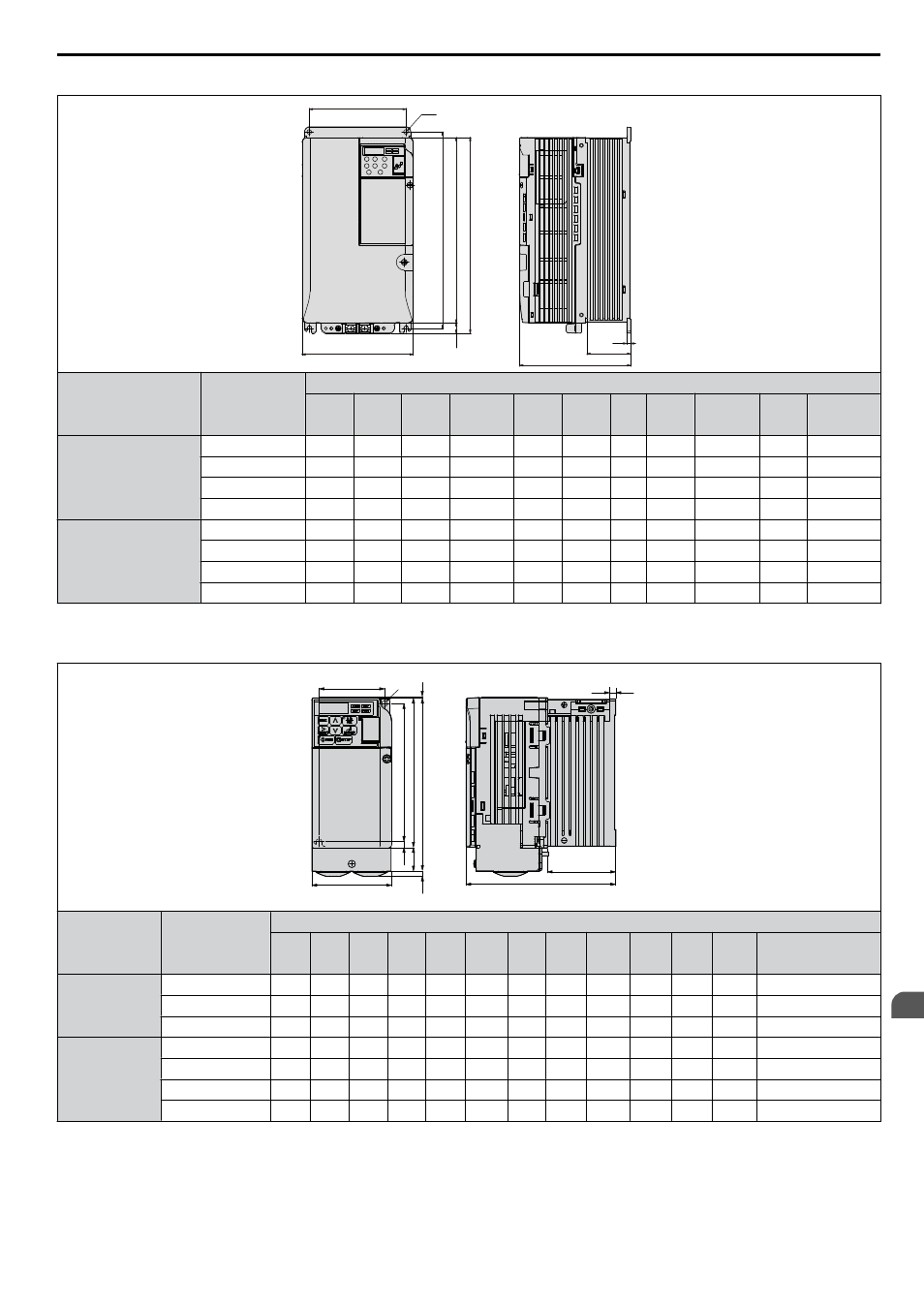

Table 2.4 IP20/à châssis ouvert (sans filtre EMC)
W1
4-d
H2 H1 H
H4
W
D
D1
t1
Classe de tension
Modèle de
variateur de
vitesse
CIMR-Vo
Dimensions (mm)
W1 H2 W H D H1 H4 D1 t1 d
Poids
(kg)
Triphasé
Classe de 200 V
2A0030A 122 248 140 247 140 234 13 55 5 M5 3.6
2A0040A 122 248 140 247 140 234 13 55 5 M5 3.6
2A0056A 160 284 180 285 163 270 15 75 5 M5 5.3
2A0069A 192 336 220 335 187 320 15 78 5 M6 8.7
Triphasé
Classe de 400 V
4A0018A 122 248 140 247 140 234 13 55 5 M5 3.6
4A0023A 122 248 140 247 140 234 13 55 5 M5 3.6
4A0031A 160 284 180 285 143 270 15 55 5 M5 5.0
4A0038A 160 284 180 285 163 270 15 75 5 M5 5.3
n Variateurs de vitesse IP20/NEMA Type 1
Table 2.5 IP20/NEMA Type 1 (sans filtre EMC)
W
W1
H1
H4 H5
H2 H
H3
D1
D
2-M4 t1
H6
Classe de
tension
Modèle de
variateur de
vitesse
CIMR-Vo
Dimensions (mm)
W1 H! W H2 D t1 H5 D1 H H4 H3 H6 Poids (kg)
Monophasé
Classe de 200 V
BA0001F 56 128 68 118 76 3 5 6.5 149.5 20 4 1.5 0.8
BA0002F 56 128 68 118 76 3 5 6.5 149.5 20 4 1.5 0.8
BA0003F 56 128 68 118 118 5 5 39 149.5 20 4 1.5 1.2
Triphasé
Classe de 200 V
2A0001F 56 128 68 118 76 3 5 6.5 149.5 20 4 1.5 0.8
2A0002F 56 128 68 118 76 3 5 6.5 149.5 20 4 1.5 0.8
2A0004F 56 128 68 118 108 5 5 39 149.5 20 4 1.5 1.1
2A0006F 56 128 68 118 128 5 5 59 149.5 20 4 1.5 1.3
2.1 Installation mécanique
