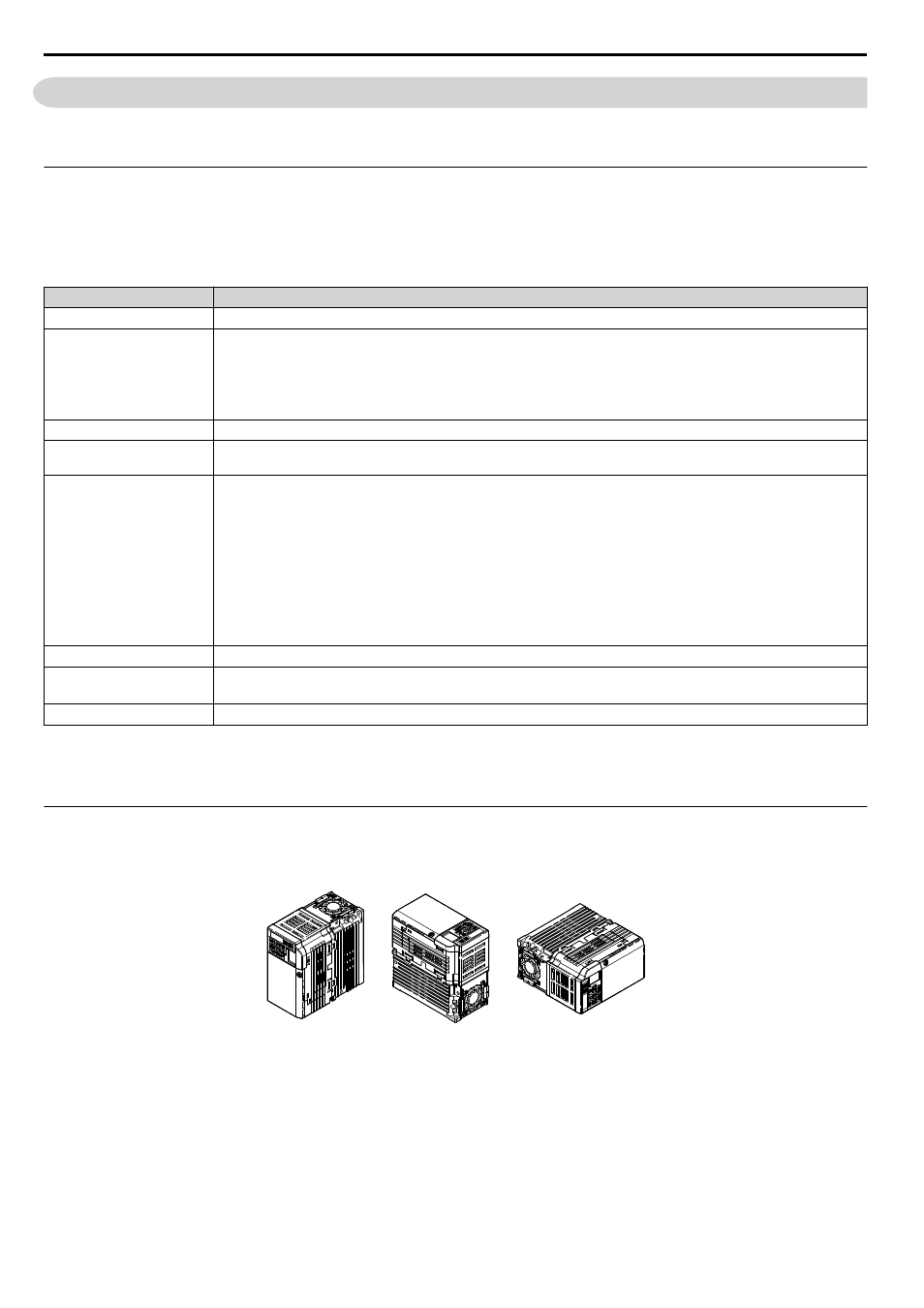

2.1 Installation mécanique
Cette section décrit les spécifications, les procédures et l'environnement pour une installation mécanique correcte du
variateur de vitesse.
u Environnement d'installation
Pour aider à prolonger les performances optimales du variateur de vitesse, installer le variateur de vitesse dans un
environnement correct. Le tableau ci-dessous fournit une description de l'environnement approprié pour le variateur de
vitesse.
Table 2.1 Environnement d'installation
Environnement Conditions
Zone d'installation À l'intérieur
Température ambiante
-10 °C à +40 °C (IP20/NEMA 1)
-10 °C à +50 °C (IP20/à châssis ouvert)
La fiabilité du variateur de vitesse augmente dans les environnements où les fluctuations de température sont limitées.
Lors de l'utilisation d'un boîtier, installer un ventilateur de refroidissement ou un climatiseur dans la zone pour veiller
à ce que la température de l'air à l'intérieur du boîtier ne dépasse pas les niveaux spécifiés.
Ne pas laisser de glace se former sur le variateur de vitesse.
Humidité 95 % d'humidité relative ou moins, sans condensation
Température
d'entreposage
-20 °C à +60 °C
Zone environnante
Installer le variateur de vitesse dans une zone dénuée de :
• brouillard d'huile et poussière
• copeaux métalliques, huile, eau ou autres matériaux étrangers
• matières radioactives
• matières combustibles (par exemple, bois)
• gaz et liquides toxiques
• vibrations excessives
• chlorures
• rayons directs du soleil
Altitude 1000 m ou moins
Vibrations
10 à 20 Hz à 9,8 m/s 2
20 à 55 Hz à 5,9 m/s 2
Orientation Installer le variateur de vitesse verticalement pour maximiser les effets du refroidissement.
REMARQUE: Éviter que des matériaux étrangers, tels que des copeaux métalliques ou des chutes de fil, tombent dans le variateur de
vitesse au cours de l'installation et de la construction du projet. Sinon, le variateur de vitesse pourrait être endommagé. Placer
temporairement une housse au-dessus du variateur de vitesse au cours de l'installation. Retirer la housse temporaire avant la mise en
route, sinon elle réduira la ventilation et provoquera la surchauffe du variateur de vitesse.
u Orientation de l'installation et espacement
Installer le variateur de vitesse debout, comme illustré dans, Figure 2.1 pour assurer un refroidissement correct.
A B B
A – Correct B – Incorrect
Figure 2.1 Orientation d'installation correcte
n Installation d'un variateur de vitesse unique
Se reporter à Espacement d'installation correct à la page 21 pour maintenir un espace suffisant pour la circulation d'air
et le câblage. Installer le dissipateur de chaleur contre une surface fermée pour éviter que l'air de refroidissement ne
contourne le dissipateur de chaleur.
