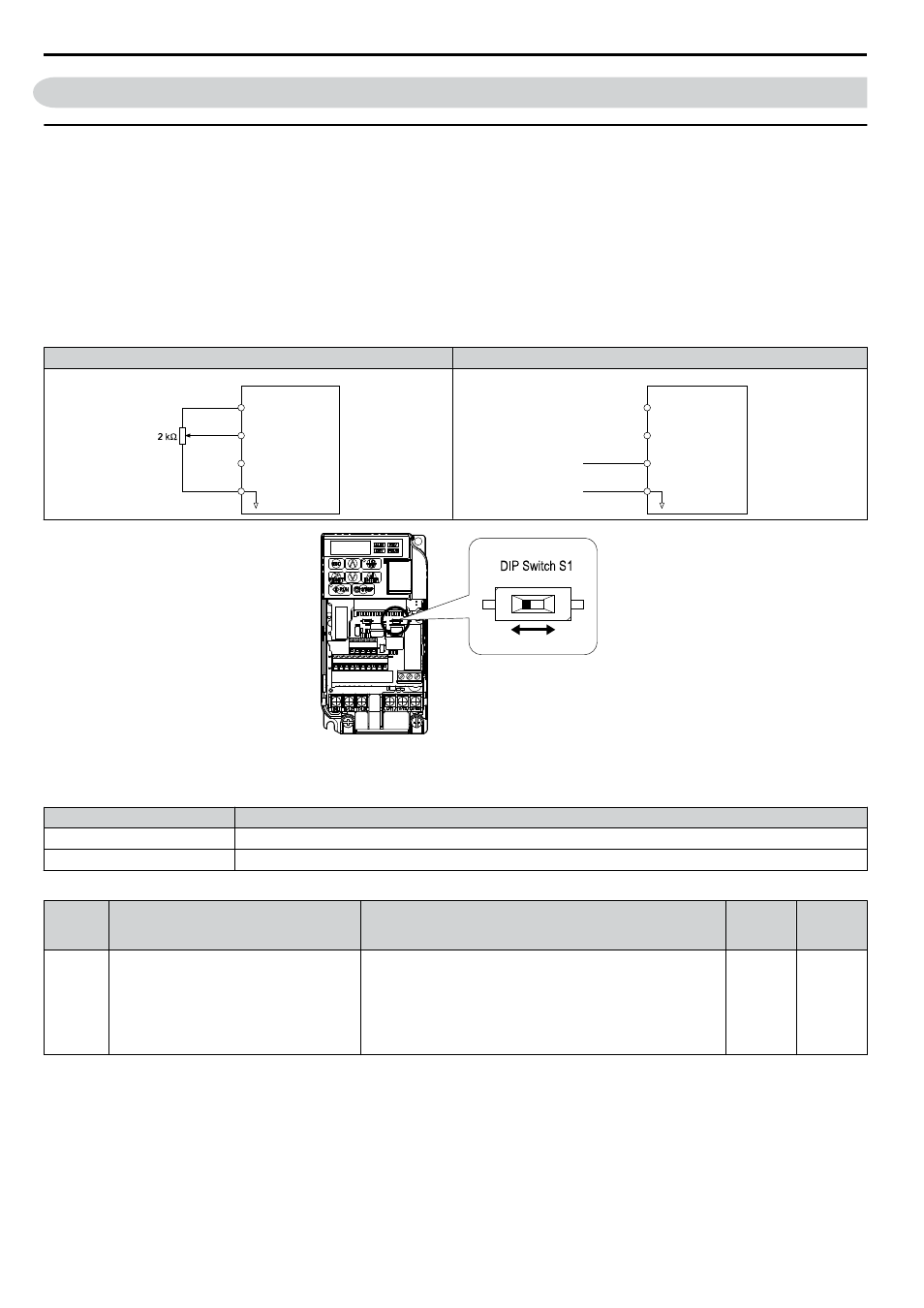

3.5 Référence de fréquence principale
u Selecteur de la borne A2
La référence de fréquence principale peut être une entrée de signal de tension ou en courant. Pour les signaux de tension,
les deux entrées analogiques, A1 et A2, peuvent être utilisés; pour les signaux en courant, A2 doit être utilisé.
Pour utiliser une entrée en courant à la borne A2, régler le selecteur DIP S1 sur « I » (réglage d'usine) et régler le paramètre
H3-09 = « 2 » ou « 3 » (4-20 mA ou 0-20 mA). Régler le paramètre H3-10 = « 0 » (référence de fréquence).
Note: Si les deux bornes A1 et A2 sont définies comme référence de fréquence (H3-02= 0 et H3-10= 0), la somme des deux entrées constitue
la référence de fréquence.
Si la borne A2 est configurée comme entrée de tension, régler le selecteur DIP S1 sur "V" (position gauche) et programmer
le paramètre H3-09à "0" (0 - +10 V c.c. avec limite inférieure) ou à "1" (0 -+10 V c.c. sans limite inférieure)
Table 3.12 Configurations de référence de fréquence
Entrée de tension Entrée en courant
Variateur de vitesse
Référence de fréquence
de vitesse principale
(entrée de tension)
Référence de fréquence
de vitesse principale
(entrée en courant)
Référence de
fréquence commune
+10,5 V
Courant Max. de
20 mA
0 à 10 V
9
c.a.
A1
A2
Variateur de vitesse
Référence de fréquence
de vitesse principale
(entrée de tension)
Référence de fréquence
de vitesse principale
(entrée en courant)
Référence de fréquence
commune
entrée de 4 à 20 mA
ou
entrée de 0 à 20 mA
+10,5 V
Courant Max. de
20 mA
9
c.a.
A1
A2
Selecteur DIP S1
V I
Figure 3.11 Selecteur DIP S1
Table 3.13 Réglages du selecteur DIP S1
Réglage Description
V (position gauche) Entrée de tension (0 à 10 V)
I (position droite) Entrée de tension (4 à 20 mA ou 0 à 20 mA) : réglage d'usine
Table 3.14 Paramètre H3-09 Détails
No. Nom du paramètre Description
Plage de
réglage
Réglage
par
défaut
H3-09
Référence de fréquence (en courant)
sélection du niveau du signal de la borne A2
Sélectionne le niveau du signal pour la borne A2.
0: 0 à +10 V, entrée unipolaire (les valeurs de référence de
fréquence négatives sont mises à zéro)
1: 0 à +10 V, entrée bipolaire (une référence de fréquence
négative change le sens)
2: 4 à 20 mA
3: 0 à 20 mA
0 à 3 2
3.5 Référence de fréquence principale
