<6> Les sorties des moniteurs fonctionnent avec des dispositifs tels que des fréquencemètres, des ampèremètres, des

voltmètres et des wattmètres analogiques ; elles sont destinées à être utilisées comme signal de type réaction.
<7> Retirer le cavalier entre HC et H1 lors de l'utilisation de l'entrée de sécurité.

Se reporter à Procédure de câblage à

la page 36

Pour les détails sur l'extraction du cavalier. La longueur du fil pour l'entrée de désactivation de sécurité ne

doit pas dépasser 30 m.

MISE EN GARDE! Risque de mouvement brusque. Ne pas fermer le câblage pour le circuit de commande tant que le paramètre des

bornes d'entrée multifonction n'est pas correctement défini (S5 pour 3 fils ; H1-05= "0". Un séquençage incorrect des circuits marche/

arrêt pourrait entraîner de graves blessures, voire la mort, occasionnées par des équipements en mouvement.

MISE EN GARDE! Risque de mouvement brusque. Veiller à ce que les circuits de marche/arrêt et les circuits de sécurité soient

correctement câblés et en bon état avant de mettre le variateur de vitesse sous tension. Le non respect de cette consigne pourrait

entraîner de graves blessures, voire la mort, occasionnées par des équipements en mouvement. Lorsqu'il est programmé pour un

contrôle à 3 fils, une fermeture momentanée de la borne S1 peut provoquer un démarrage du variateur de vitesse.

MISE EN GARDE! Lorsqu'une séquence à 3 fils est utilisée, régler le variateur de vitesse sur une séquence à 3 fils avant de câbler les

bornes de commande et veiller à ce que le paramètre b1-17 soit réglé sur 0 (le variateur de vitesse n'accepte pas de commande de

marche à la mise en route (défaut)). Si le variateur de vitesse est câblé pour une séquence à 3 fils, mais réglé pour une séquence à

2 fils (défaut), et si le paramètre b1-17 est réglé sur 1 (le variateur de vitesse accepte une commande de marche à la mise en route),

le moteur tournera en marche arrière à la mise en route du variateur de vitesse et pourra provoquer une blessure.

MISE EN GARDE! Lorsque la fonction de préréglage de l'application est exécutée (ou si A1-06 est réglé sur une valeur autre que 0),

les fonctions des bornes d'E/S du variateur de vitesse changent. Ceci pourrait donner lieu à un fonctionnement inattendu et pourrait

éventuellement endommager les équipements ou occasionner des blessures.

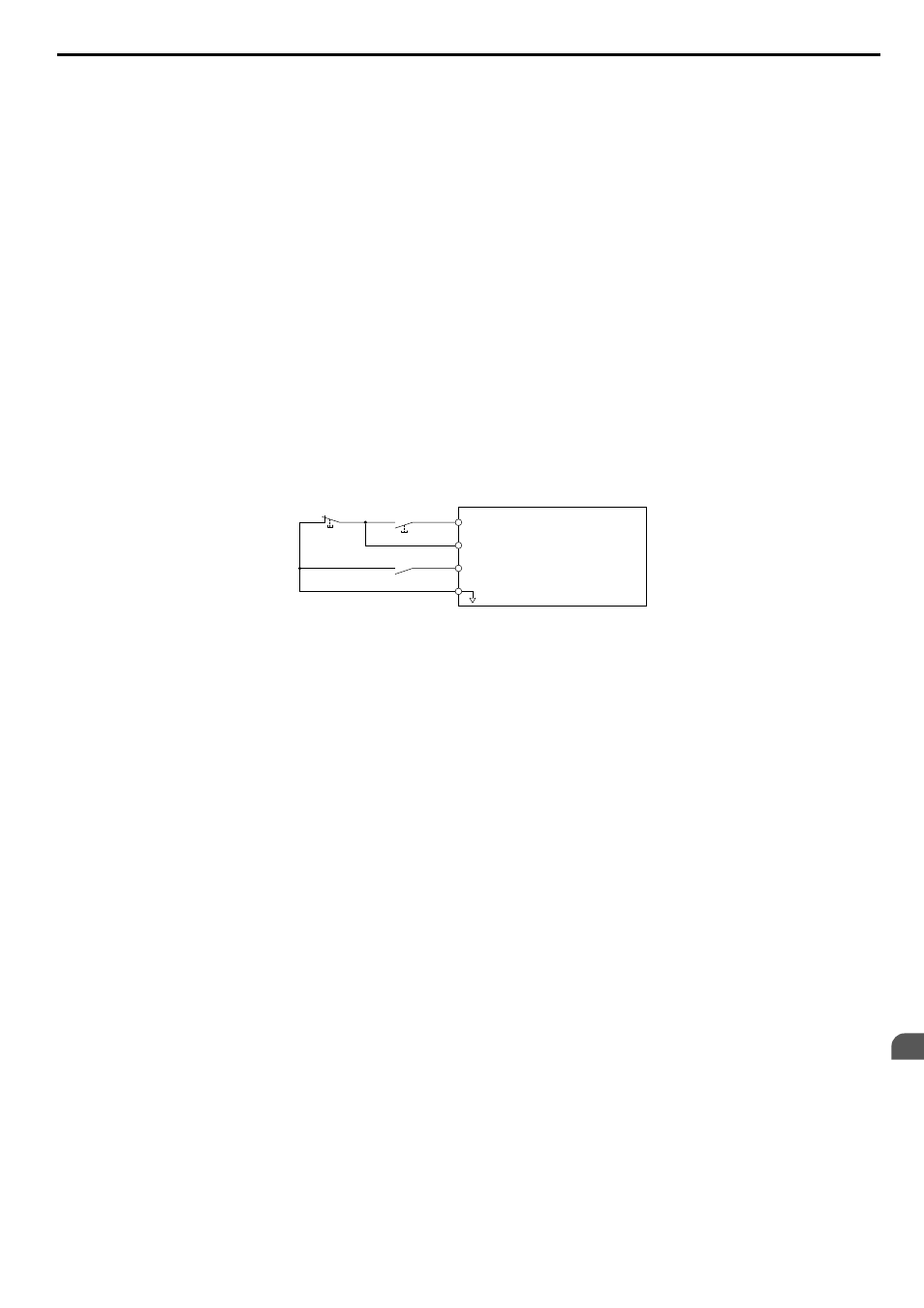

Figure 3.2

illustre un exemple de séquence à 3 fils.

Variateur de vitesse

Entrée de séquence commune

Relais de

marche (N.O.)

Relais

d'arrêt (N.F.)

Commande de marche (marche en
cas de fermeture momentanée)
Commande d'arrêt (arrêt en cas
d'ouverture momentanée)

Commande avant/arrière
(entrée multifonctions : H1-05 = 0)

S1

S2

S5

SC

Figure 3.2 Séquence à 3 fils

3.1 Schéma de connexion standard

YASKAWA ELECTRIC TOFP C710606 14D Variateur de vitesse YASKAWA Manuel de mise en route rapide
