4 connexions d'e/s – Yaskawa V1000 Manuel d'utilisation
Page 39
n
Signal d'entrée des transistors Utilisation du mode source / + 24 V commun
Lors du contrôle des entrées numériques par des transistors PNP (+24 V commun/mode source), régler le selecteur DIP
S3 sur SOURCE et utiliser une alimentation électrique externe de 24 V.
+24 V
Marche avant/arrêt
Marche arrière/arrêt
Défaillance externe N.O.
Réinitialisation
après défaillance
Multivitesse étape 1
Multivitesse étape 2
Commande à-coups
Alimentation
électrique
externe
Câble blindé
Variateur de vitesse
Entrée multifonctions
S1
S2
S3
+24V
S4
S5
S6
S7
SC
S3
SINK (COLLECTEUR)
SOURCE
COLLECTEUR
SOURCE

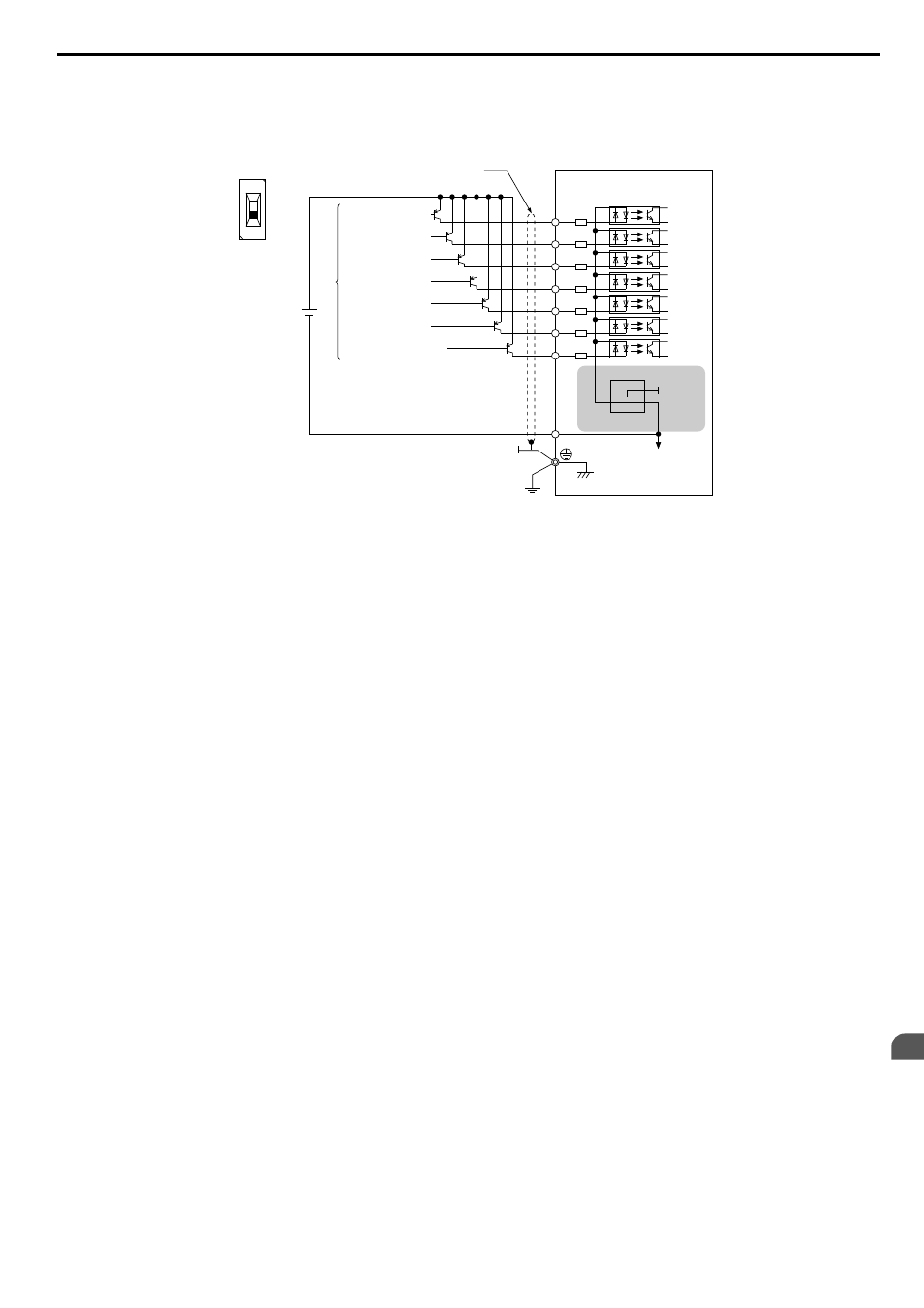

Figure 3.10 Mode source : Séquence à partir du transistor PNP (+24 V commun)
3.4 Connexions d'E/S
