Données concernant les filtres (fabricant : Schaffner)
Type
Courant
nominale
[A]
Poids
[kg]
Dimensions
[largeur x longueur x
hauteur] (mm)
Y x X
Vis de
montage du
variateur de
vitesse A
Vis de
montage du
filtre
2A0012 FS 5856-20-07 20 0.8 111 x 169 x 50 91 x 156 M4 M5
2A0020 FS 5856-30-07 30 0.9 144 x 174 x 50 120 x 161 M4 M5
2A0030 FS 5973-35-07 35 1.4 141 x 330 x 46
Le variateur de vitesse ne peut pas
être monté sur le filtre.
M5
2A0040 FS 5973-60-07 60 3.0 206 x 355 x 60 M6
2A0056 FS 5973-100-07 60 3.0 206 x 355 x 60 M6
2A0069 FS 5973-100-07 100 4.9 236 x 408 x 80 M8
Unités 400 V triphasé
4A0001 FS 5857-5/07 5 0.5 111 x 169 x 45 91 x 156 M4 M5
4A0002 FS 5857-5/07 5 0.5 111 x 169 x 45 91 x 156 M4 M5
4A0004 FS 5857-10/07 10 0.75 111 x 169 x 45 91 x 156 M4 M5
4A0005 FS 5857-10/07 10 0.75 111 x 169 x 45 91 x 156 M4 M5
4A0007 FS 5857-10/07 10 0.75 111 x 169 x 45 91 x 156 M4 M5
4A0009 FS 5857-20/07 20 1.0 144 x 174 x 50 120 x 161 M4 M5
4A0011 FS 5857-20/07 20 1.0 144 x 174 x 50 120 x 161 M4 M5
4A0018 FS 5972-35-07 35 2.1 206 x 355 x 50
Le variateur de vitesse ne peut pas
être monté sur le filtre.
M5
4A0023 FS 5972-35-07 35 2.1 206 x 355 x 50 M5
4A0031 FS 5972-60-07 60 4.0 236 x 408 x 65 M5
4A0038 FS 5972-60-07 60 4.0 236 x 408 x 65 M6
Note: Filtres EMC pour modèles CIMR-Vo2A0030 à 0069 sont en conformité avec IEC61800-3, Catégorie 2. Tous les autres modèles sont
conformes à la catégorie 1.
H
A
X L
PE
W
Y
LINE
LOAD

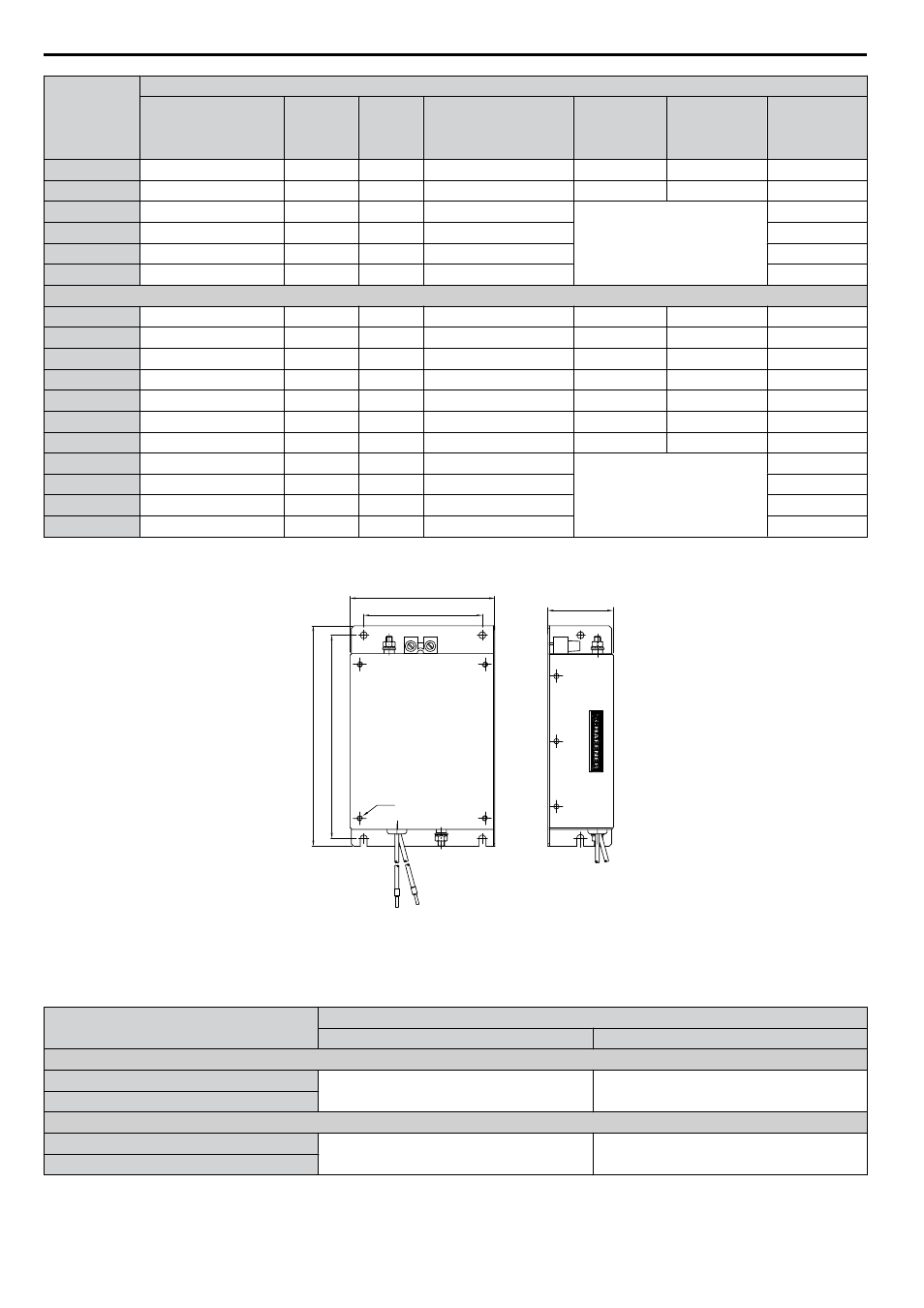

Figure 8.4 Dimensions des filtres EMC
n Bobines de réactance c.c. pour la conformité EN 61000-3-2
Table 8.3 Bobine de réactance c.c. pour la réduction des harmoniques
Type de variateur de vitesse
CIMR-Vo
Bobine de réactance c.c.
Modèle Valeur nominale
Unités 200 V triphasé
2A0004
UZDA-B
5.4 A
8 mH
2A0006
Unités 400 V triphasé
4A0002
UZDA-B
3.2 A
28 mH
4A0004
Note: Contacter Yaskawa pour de plus amples informations concernant les bobines de réactance c.c. pour d'autres modèles.
8.1 Normes européennes
