Raccordements externes SMA Solar Technology AG
84 SCxxxHE-IFR104432 Instructions d’installation
PRUDENCE !
Endommagement du Sunny Central ou du générateur photovoltaïque en raison
d'un câblage DC erroné.
• Pour le raccordement des appareils Sunny Main Box supplémentaires, utilisez
impérativement le schéma de raccordement inclus dans la livraison.
Matériau de fixation pour le raccordement
Le matériau de fixation est monté à la barre en usine. Le raccordement des appareils Sunny
Main Box au jeu se fait avec une cosse à œillet M12. La cosse à œillet doit être mise à la
disposition par le client.
Raccordement de la cosse en aluminium
Si vous utilisez des cosses en aluminium pour le raccordement aux rails en cuivre, respectez
les instructions du chapitre 6.1 « Raccordement des contacts à courant fort » (Page 51).
PRUDENCE !
En raisons de l'encombrement réduit, raccordez la cosse à œillet à la barre
omnibus par l'avant.

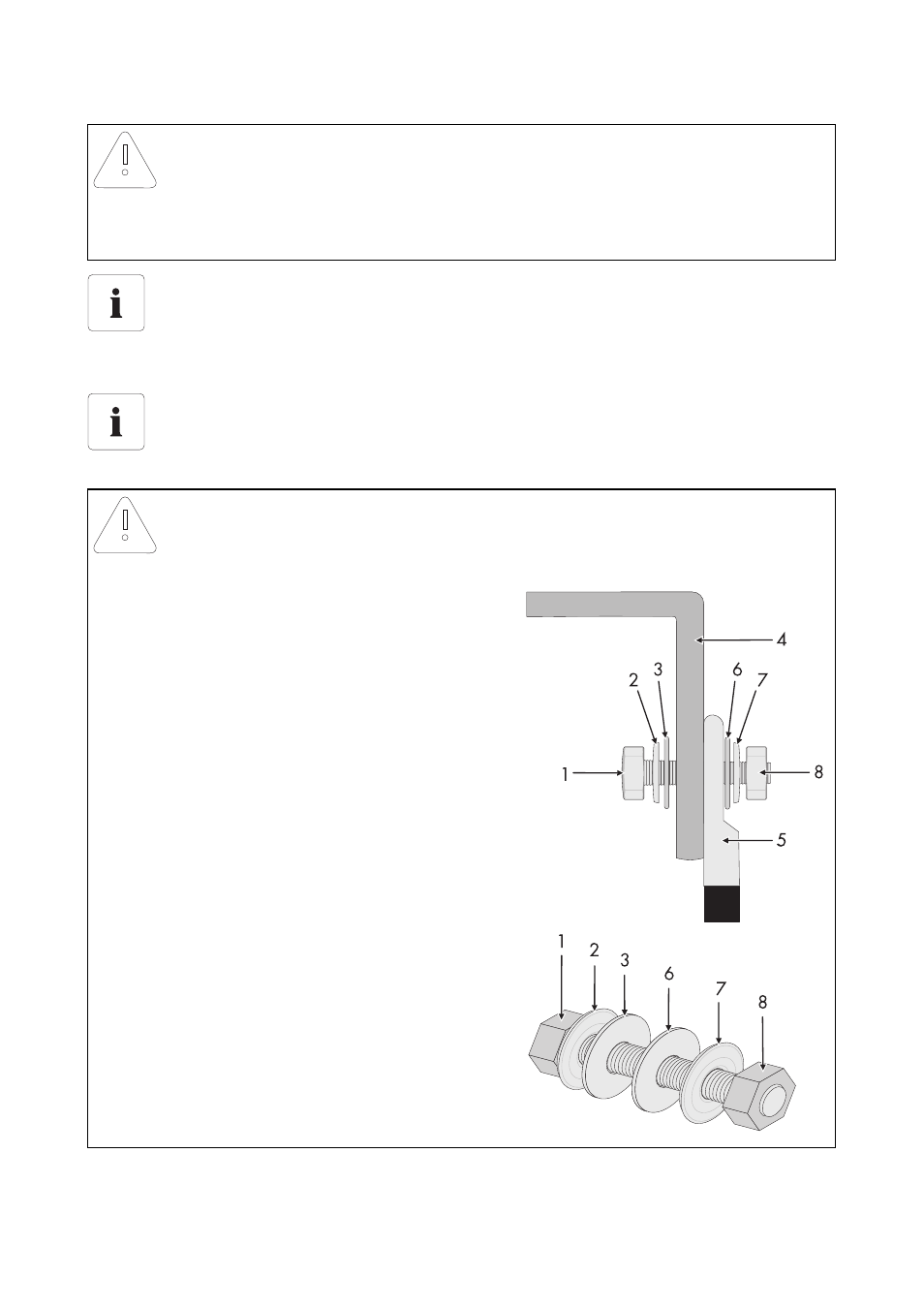

Positionnement des composants pour le
raccordement (d'arrière en avant) :
1. Vis
2. Rondelle élastique bombée
3. Rondelle
4. Barre conductrice
5. Cosse
6. Rondelle
7. Rondelle élastique bombée
8. Écrou
