Raccordements externes SMA Solar Technology AG
78 SCxxxHE-IFR104432 Instructions d’installation
6.6.1 Raccordement du câble DC à la barre omnibus
1. Enlevez la tôle coulissante fine dans la partie arrière de l'armoire DC.
2. Collez le ruban d'étanchéité au niveau du cadre arrière du fond.
3. Tirez les câbles DC à l'intérieur de l'armoire de distribution et coupez-les au niveau des barres
omnibus.
4. Pour décharger la tension au niveau des câbles, fixez des colliers de câble au niveau du rail de
fixation des câbles.
5. Collez le ruban d'étanchéité sur les faces avant de la tôle coulissante fine.

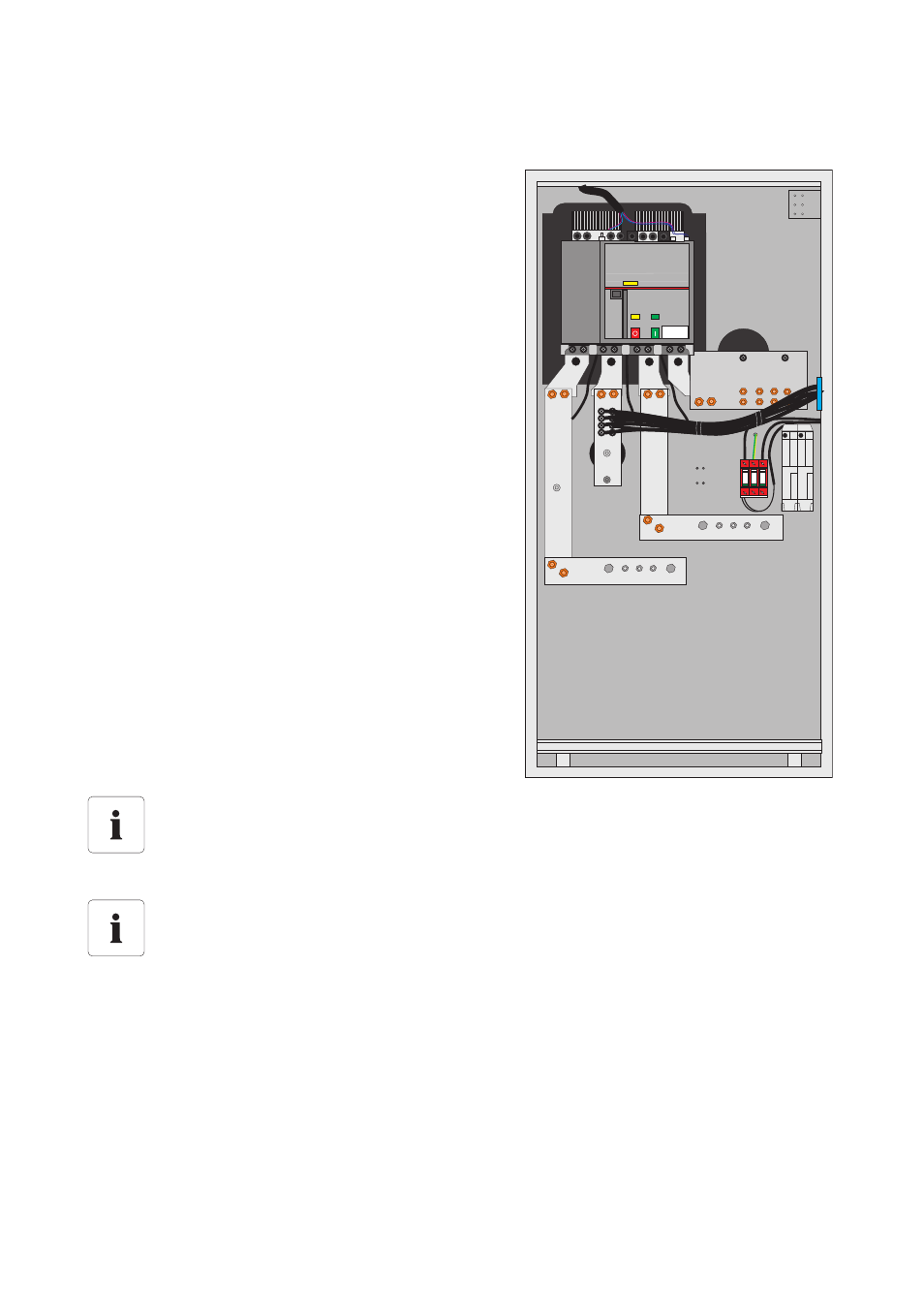

L'insertion des câbles s'effectue à travers la fondation et
le fond de l'armoire DC. Trois points de raccordement
permettent de relier les câbles DC à la barre omnibus
DC. Six câbles maximum de 300 mm² par potentiel
peuvent être raccordés aux barres omnibus.
Matériau de fixation pour le raccordement
Le matériau de fixation est monté à la barre en usine. Le raccordement à la barre se fait
avec une cosse à œillet M12. La cosse à œillet doit être mise à la disposition par le client.
Raccordement des cosses d'extrémité à la barre omnibus DC
Ne pas superposer les cosses, mais les raccorder à la barre omnibus DC par devant et par
derrière.
L-
L+ L+ L- L-
L+
