Connexions électriques internes SMA Solar Technology AG
40 SCxxxHE-IFR104432 Instructions d’installation

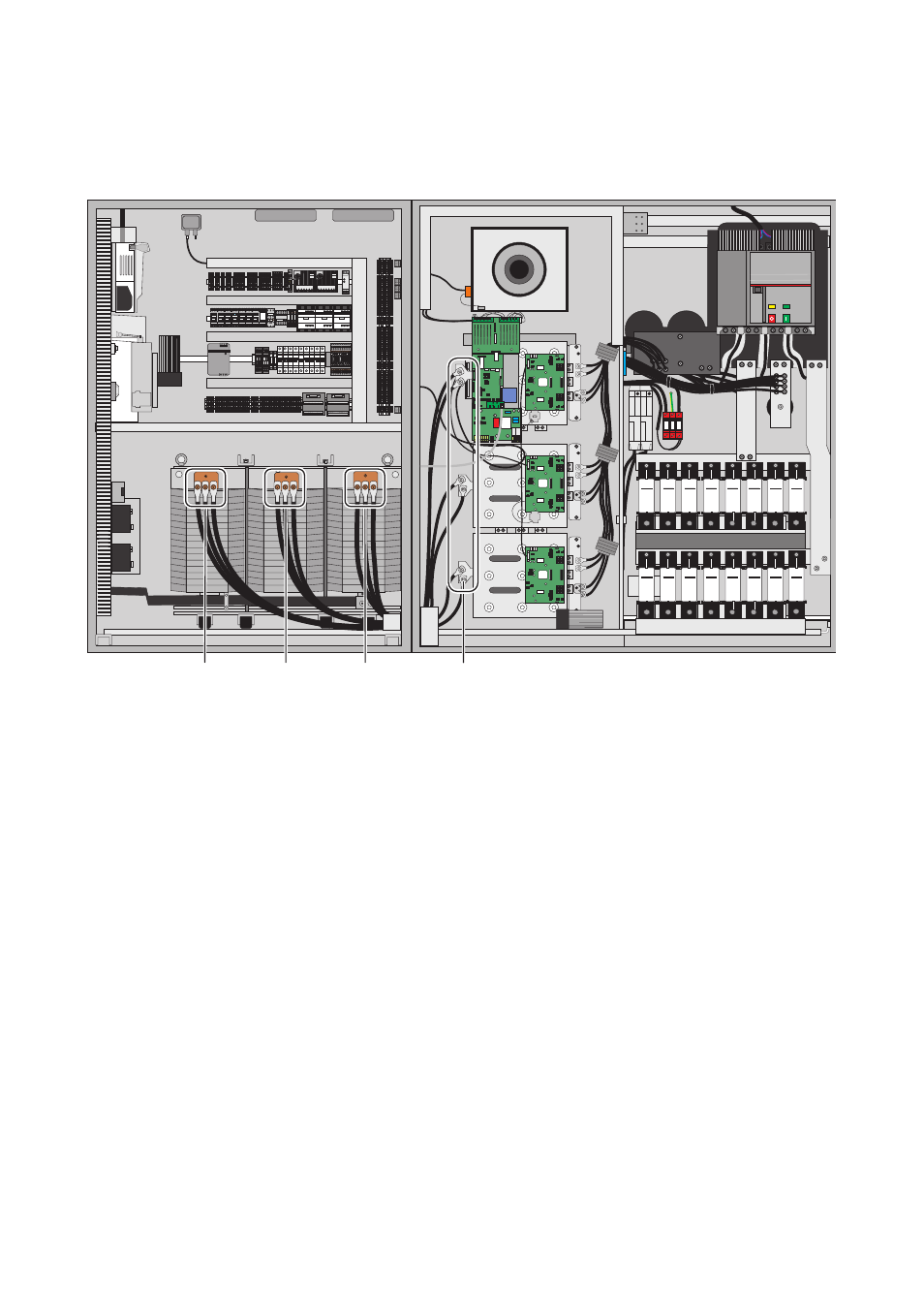

La figure suivante montre les languettes de raccordement au niveau des trois éléments de puissance
dans l'armoire onduleur ainsi que le raccordement des câbles de puissance au niveau du filtre sinus
de l'armoire AC du Sunny Central.
5.1.1 Raccordement du câble de puissance pour l'option
« chimiquement actif »
Les câbles de puissance sont compris dans le contenu de livraison et doivent être raccordés aux
éléments de puissance dans l'armoire de l'onduleur et au filtre sinus dans l'armoire AC. 3 câbles sont
raccordés par phase. Le conduit pour câble est différent dans le système à gauche et à droite.
L'illustration suivante montre l'ordre des presse-étoupes dans un système à gauche, l'ordre des presse-
étoupes dans le système à droite est exactement l'inverse.
A Languettes de raccordement du filtre sinus
B Languettes de raccordement de l'élément de puissance
L-
L+
L-
L+
L-
L+
M3-810 M3-810
L+ L-
A A A B
