Connexions électriques internes SMA Solar Technology AG
44 SCxxxHE-IFR104432 Instructions d’installation
5.3 Raccordement des câbles de commande du bornier
d'interconnexion
La plupart des câbles de commande devant être raccordés entre les armoires de distribution sont
simplement raccordés via des fiches aux borniers d'interconnexion. Les borniers d'interconnexion sont
placés dans l'armoire AC sur le support de montage orienté vers l'armoire de l'onduleur. Un
marquage indiquant où enficher les groupes de câbles figure sur ces derniers.

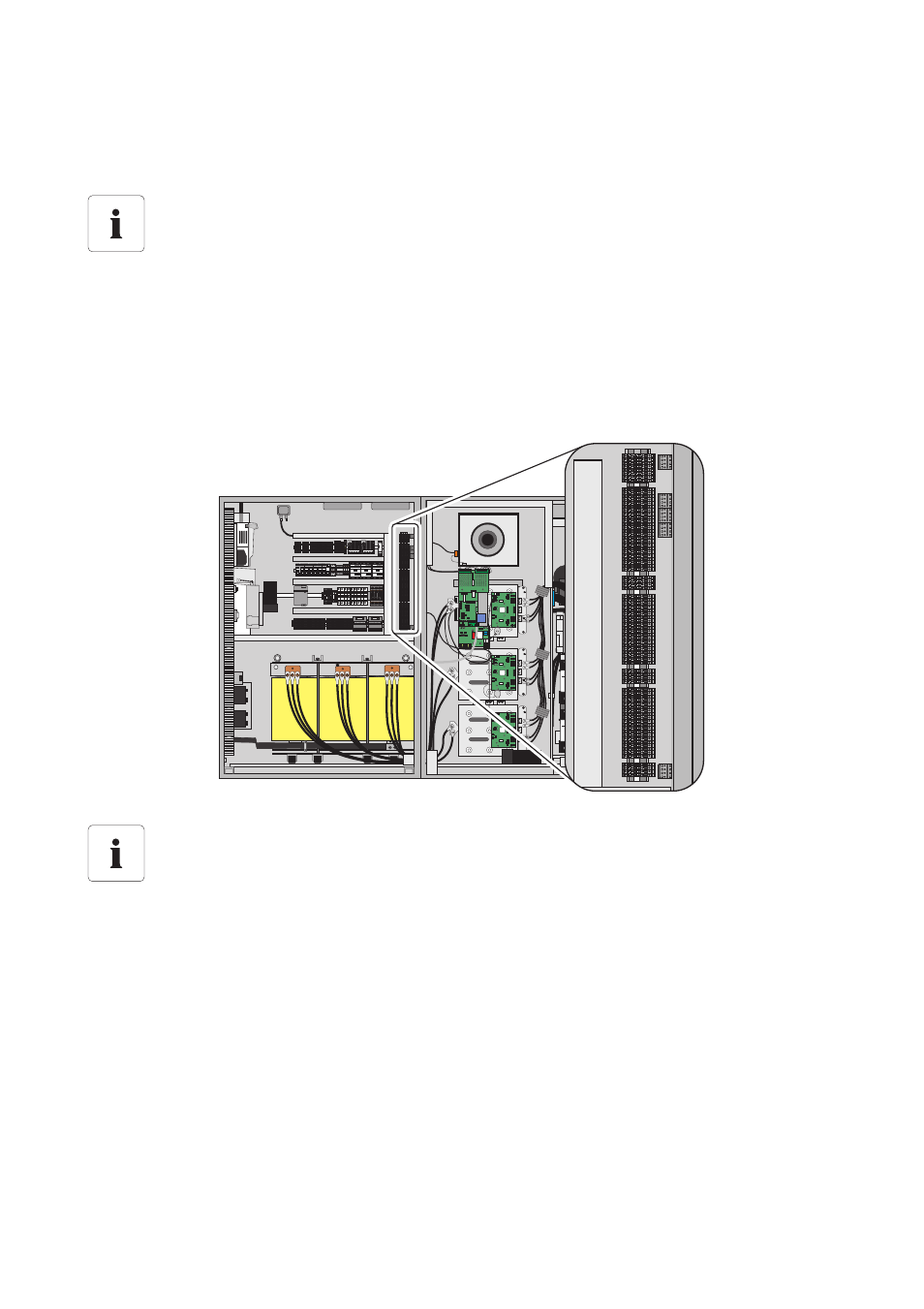

Exemple : Borniers d'interconnexion entre les armoires de distribution du Sunny Central
Vérification du câblage
Veuillez respecter l'ordre de raccordement ainsi que le code couleur des conducteurs
isolés lors du raccordement des câbles de commande. Les fiches sont numérotées.
Position des borniers d'interconnexion
Déterminez la position exacte des borniers d'interconnexion à l'aide de l'étiquetage du
matériel électrique et du schéma de raccordement fourni.
