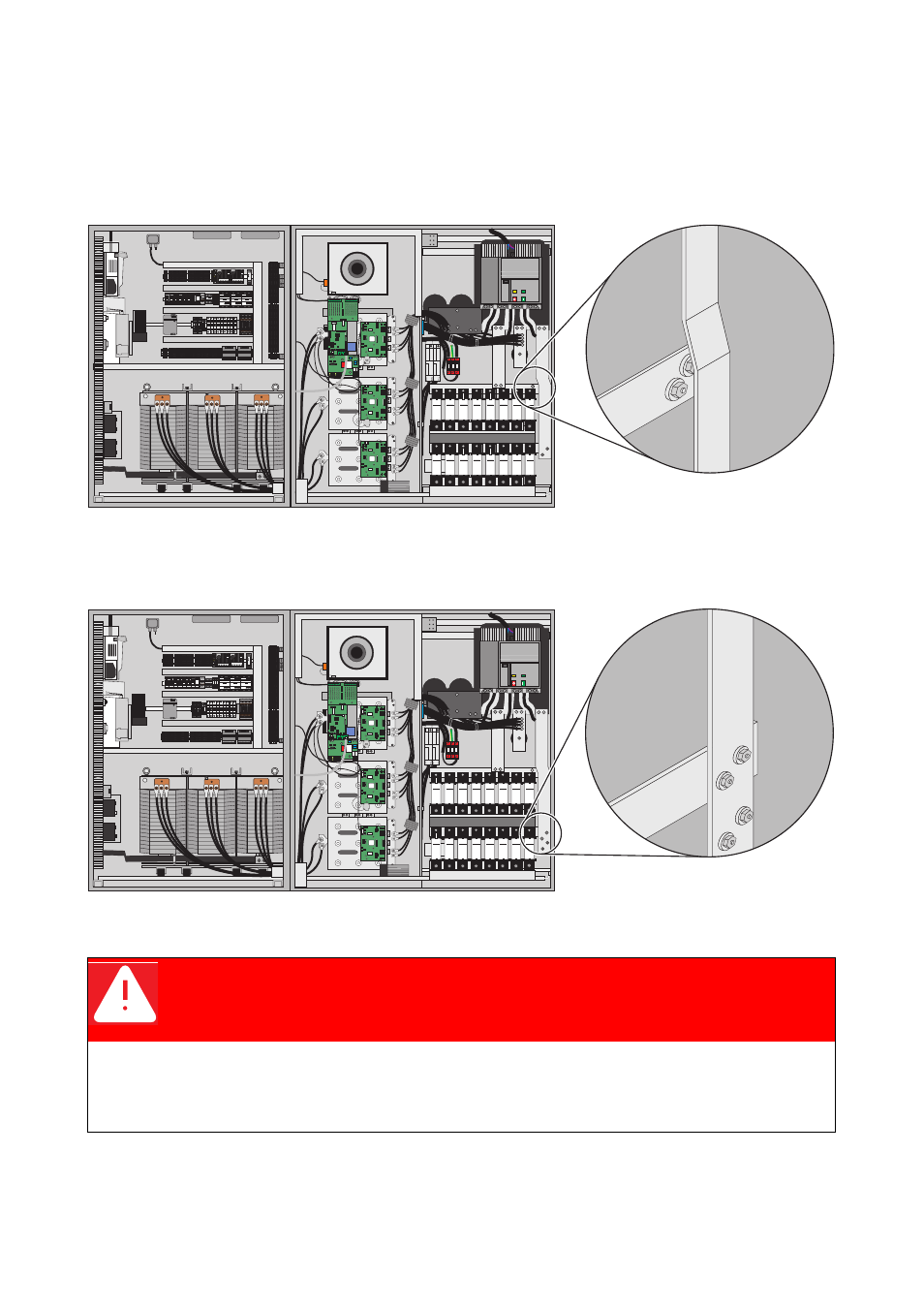

Les deux figures suivantes présentent les points de raccordement pour les appareils Sunny Main Box.
Deux perçages prévus pour M12 se trouvent sur les barres de sortie.
Les perçages pour le pôle négatif se trouvent dans la barre omnibus de DC–.
Les perçages pour le pôle positif se trouvent sur le bord inférieur du rail qui est raccordé à la barre
omnibus de DC+ et au filtre CEM.
Raccordement d'appareils Sunny Main Box
DANGER !
Mort ou blessures graves. Danger d'électrocution en cas de contact avec un
câble DC connecté au générateur photovoltaïque.
• Recouvrez les panneaux photovoltaïques.
• Respectez toutes les consignes de sécurité du fabricant des panneaux.
• Déconnectez le Sunny Central.
L-
L-
L-
M3-810 M3-810 M3-810 M3-810
L+ L-
L-
L-
L-
M3-810 M3-810 M3-810 M3-810
L+ L-
