SMA Solar Technology AG Raccordements externes
Instructions d’installation SCxxxHE-IFR104432 59

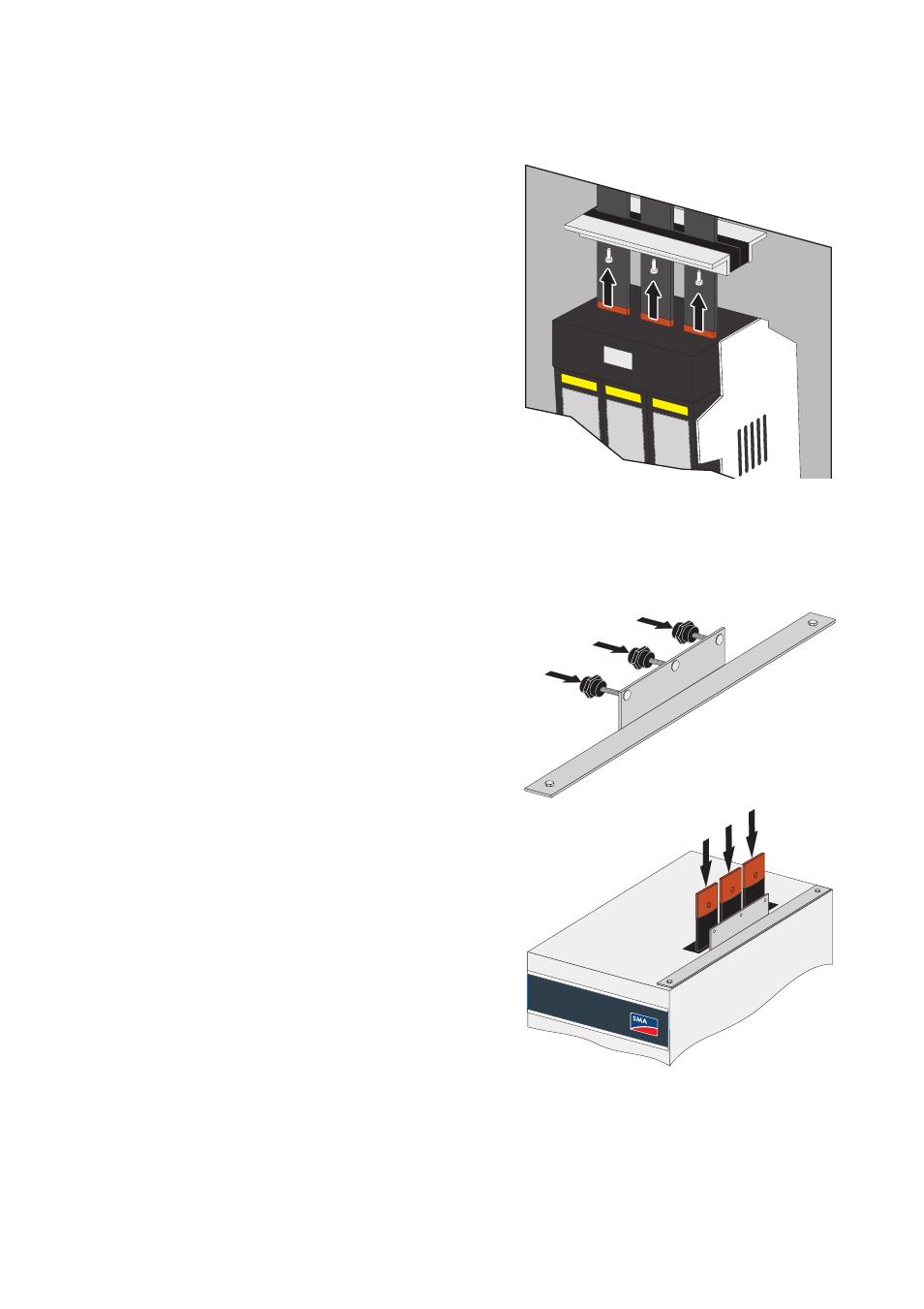

Après le montage des rails en cuivre, remontez la tôle coulissante.
6.2.2 Procédure dans le cas des variantes 13/0 et 13/4
1. Retirez le cache de protection en plexiglas et la tôle coulissante, voir 6.2.1 « Démontage et
montage du cache de protection en plexiglas et de la tôle coulissante » (Page 56).
1. Montez la tôle coulissante avant dans le toit du
Sunny Central. Pour cela, serrez les trois vis sur la
face inférieure.
2. Montez les trois isolateurs à la cornière. Pour cela,
serrez les trois isolateurs au boulon fileté enfoncé.
3. Introduisez le rail en cuivre dans l'armoire AC par le
haut.
