Raccordements externes SMA Solar Technology AG
76 SCxxxHE-IFR104432 Instructions d’installation

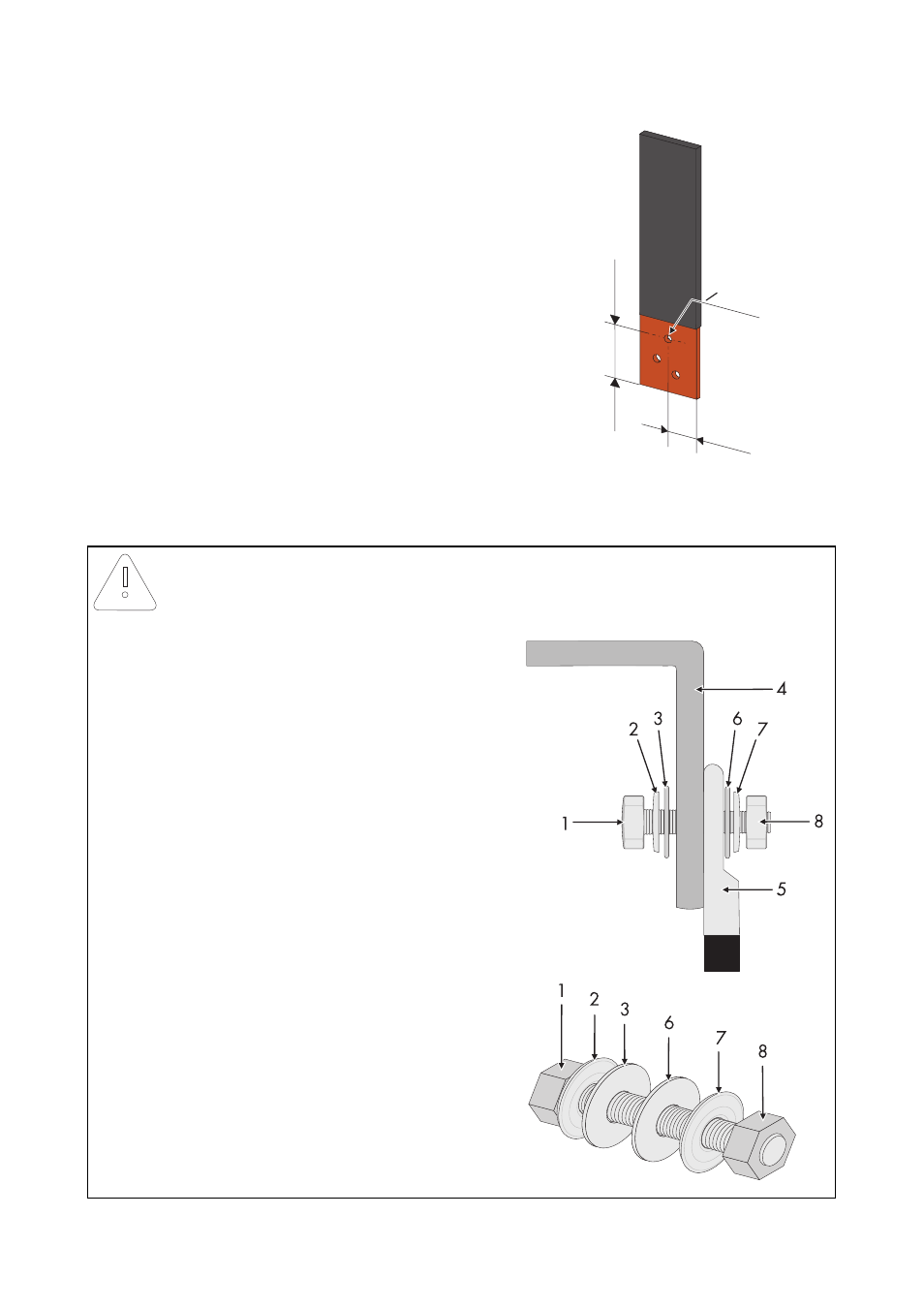

2. Percez un trou dans le rail en cuivre, comme illustré
sur la figure à droite.
3. Le raccordement du transformateur d'alimentation propre au rail en cuivre est réalisé avec une
cosse à œillet (25 mm
2
M8).
PRUDENCE !
Perturbation du fonctionnement du Sunny Central par raccordement défectueux.
Positionnement des composants pour le
raccordement (d'arrière en avant) :
1. Vis M8x25
2. Rondelle
3. Anneau à bord d'arrêt
4. Barre en cuivre
5. Cosse à œillet
6. Rondelle
7. Anneau à bord d'arrêt
8. Écrou
100 mm
40 mm
o 8,5 mm
