Les câbles de raccordement au réseau AC sont dimensionnés par le client et acheminés dans le Sunny
Central. Des supports éventuels et colliers de câbles ou d'autres dispositifs doivent être mis à
disposition par le client.
Pour la variante 13/3, les câbles de raccordement au réseau AC sont directement introduits à la
paroi latérale du Sunny Central. Un dispositif prévu à cet effet est pré-monté sur le Sunny Central.
PRUDENCE !
Perturbation du fonctionnement du Sunny Central par raccordement
défectueux !

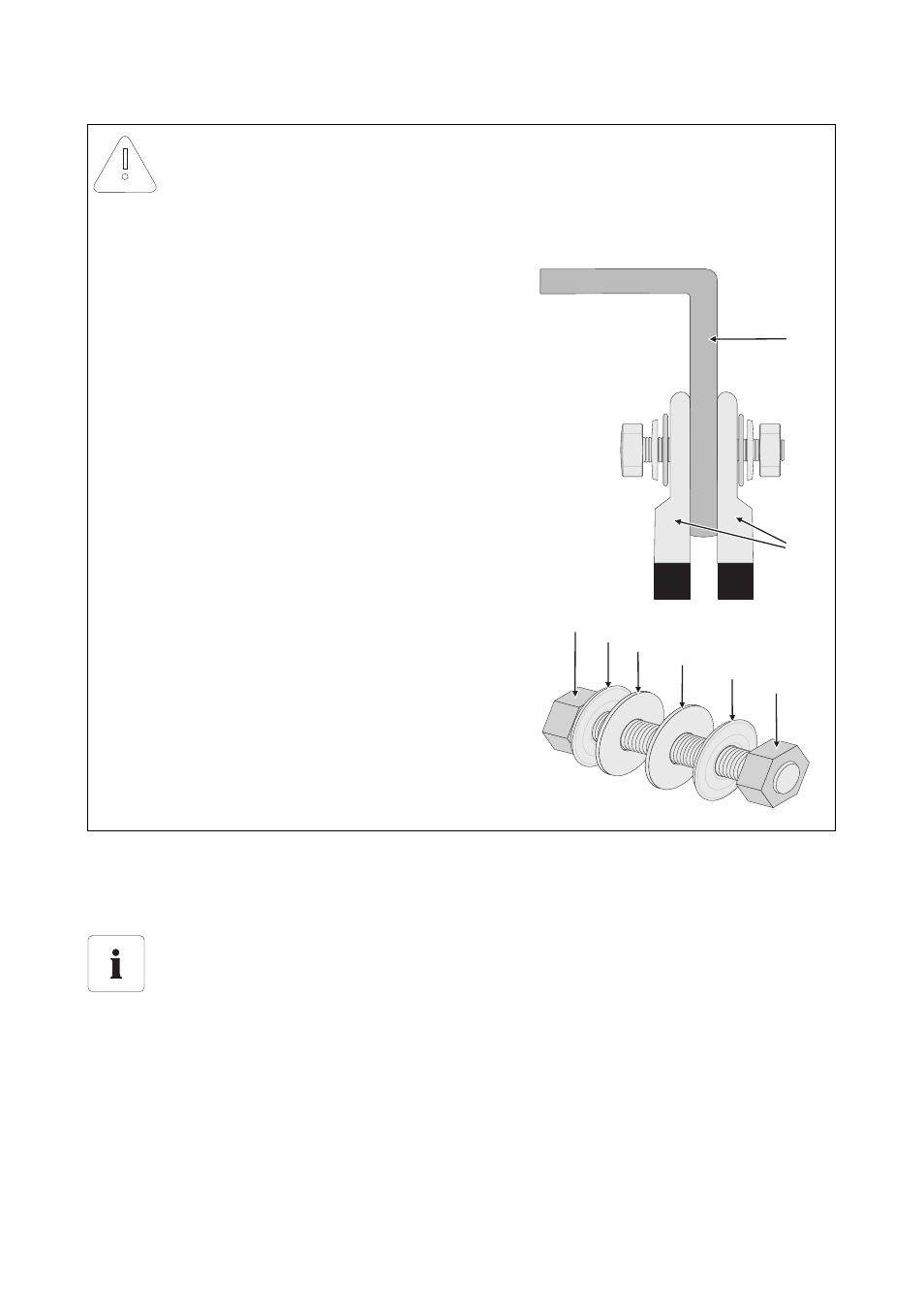

Lors du raccordement des câbles de puissance, respectez l'ordre suivant :
1. Vis
2. Rondelle élastique bombée
3. Rondelle
4. Cosse
5. Point de raccordement du rail en cuivre
• Cosse, le cas échéant
6. Rondelle
7. Rondelle élastique bombée
8. Ecrou
Blocage des câbles
Bloquez les câbles AC dans le local électrique grâce à une fixation appropriée. Celle-ci
doit être mise à disposition par le client.
4
5
1 2
3
6
7
8
