SMA Solar Technology AG Installation
Instructions d’installation SCxxxHE-IFR104432 23
4.2.1 Stations moyenne tension
Les onduleurs de la série HE sont habituellement placés face à face dans une station compacte en
béton, en général, en tant que « système à gauche » et « système à droite ». Effectuez la mise en place
conformément aux directives VDE relatives à un local électrique fermé. Sur la figure ci-dessous, un
système à gauche et un système à droite sont indiqués.
Placez les armoires AC impérativement contre la cloison de séparation du local du transformateur
afin que les chemins de câbles restent courts lors du raccordement des câbles de puissance AC au
transformateur.
Largeurs de passage minimales dans les locaux
Les points suivants sont à tenir en compte pour une largeur de passage minimale :
• Une largeur de passage minimale de 500 mm (issue de secours) doit être respectée
lorsque la porte de l'armoire de distribution est ouverte au maximum, conformément
à DIN VDE 0100 partie 729, partie 731.
• Au cas où les onduleurs sont disposés sur deux rangées face à face (par exemple
dans un bâtiment abritant la station), il est impératif d'ouvrir uniquement les portes
d'une seule rangée à la fois pour respecter les largeurs de passage minimales
prescrites.

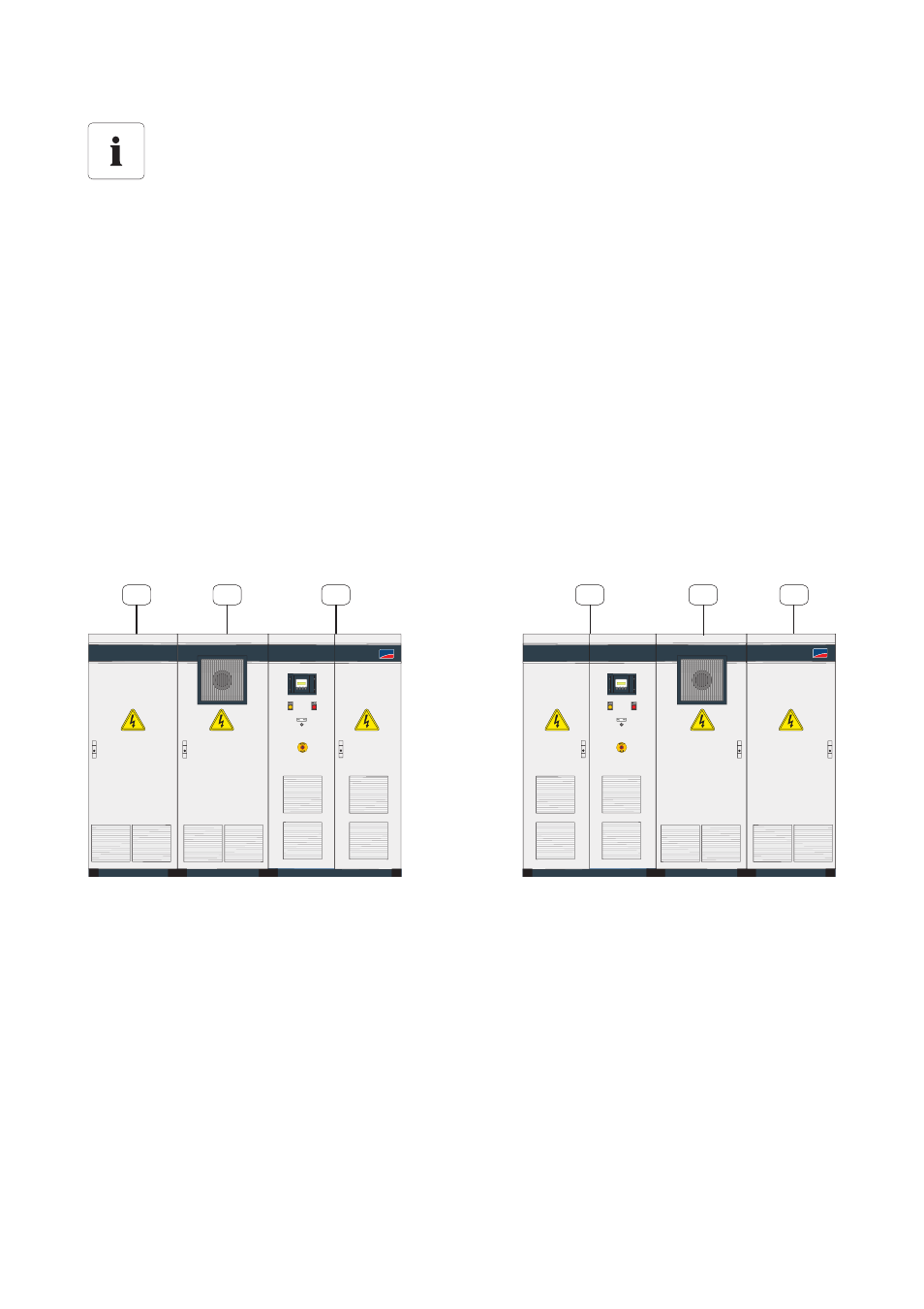

Système à gauche Système à droite
A Armoire DC
B Armoire onduleur
C Armoire AC
A B C C B A
SUNNY CENTRAL 630HE SUNNY CENTRAL 630HE SMA SMA
