Raccordements externes SMA Solar Technology AG
80 SCxxxHE-IFR104432 Instructions d’installation
6.6.2 Raccordement des câbles DC aux fusibles BT
L'insertion des câbles s'effectue à travers la fondation et le fond de l'armoire DC.

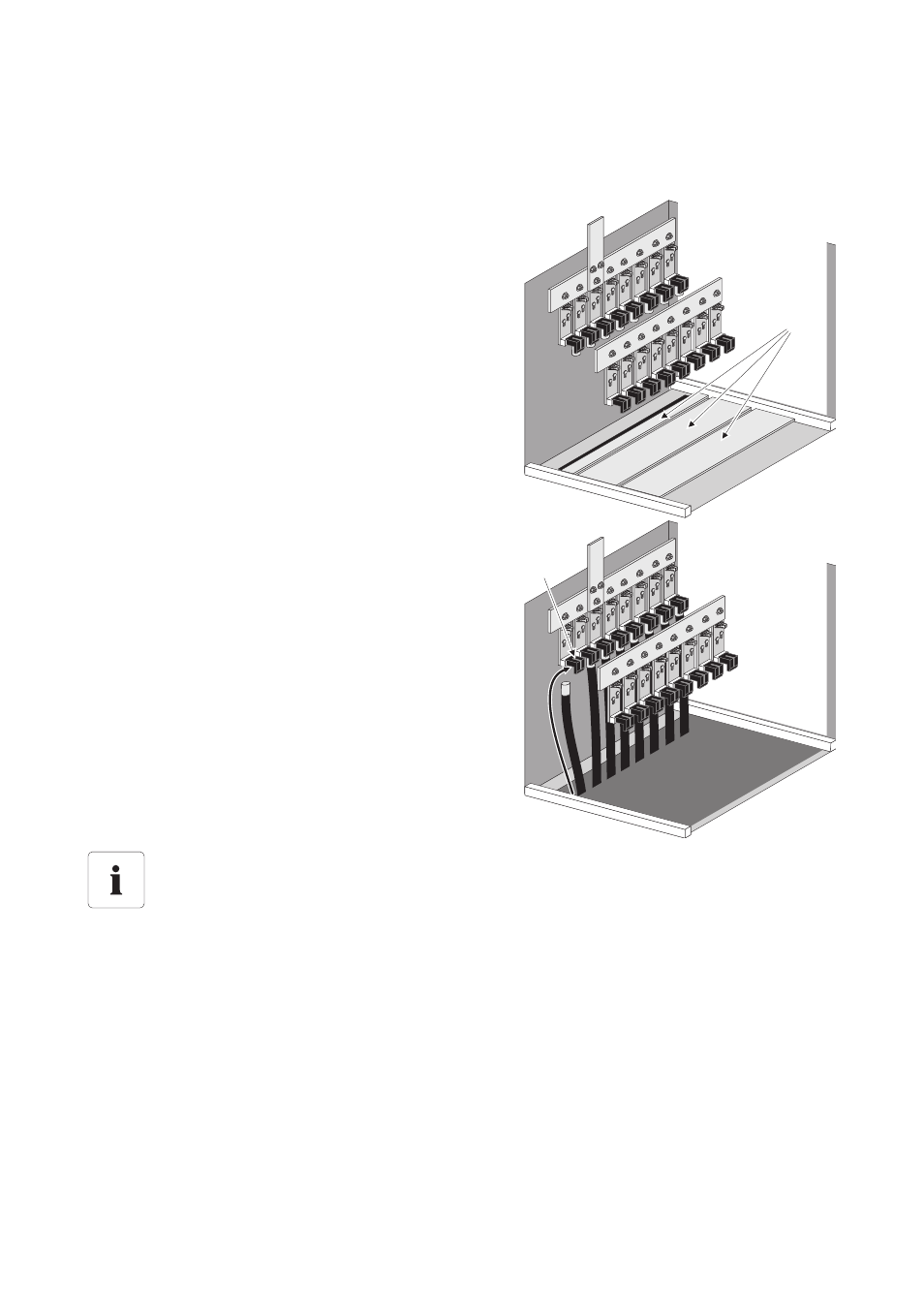

1. Retirez les tôles coulissantes (A) dans l'armoire DC.
2. Collez le ruban d'étanchéité au niveau du cadre
arrière du fond.
3. Tirez les câbles DC de la rangée de fusibles arrière
à l'intérieur de l'armoire de distribution et coupez-
les au niveau des porte-fusibles (A).
Démontage des porte-fusibles avant
Les portes-fusibles avant peuvent être démontés, ce qui facilite le montage des câbles DC
à la rangée de fusibles arrière.
A
A
