Raccordements externes SMA Solar Technology AG
60 SCxxxHE-IFR104432 Instructions d’installation
6. Montez le cache de protection en plexiglas et la tôle coulissante avant, voir 6.2.1 « Démontage
et montage du cache de protection en plexiglas et de la tôle coulissante » (Page 56).
7. Par l'extérieur, raccordez le câble AC aux rails en cuivre.
6.2.3 Procédure pour la variante 13/1
1. Retirez le cache de protection en plexiglas et la tôle coulissante avant, voir 6.2.1 « Démontage
et montage du cache de protection en plexiglas et de la tôle coulissante » (Page 56).

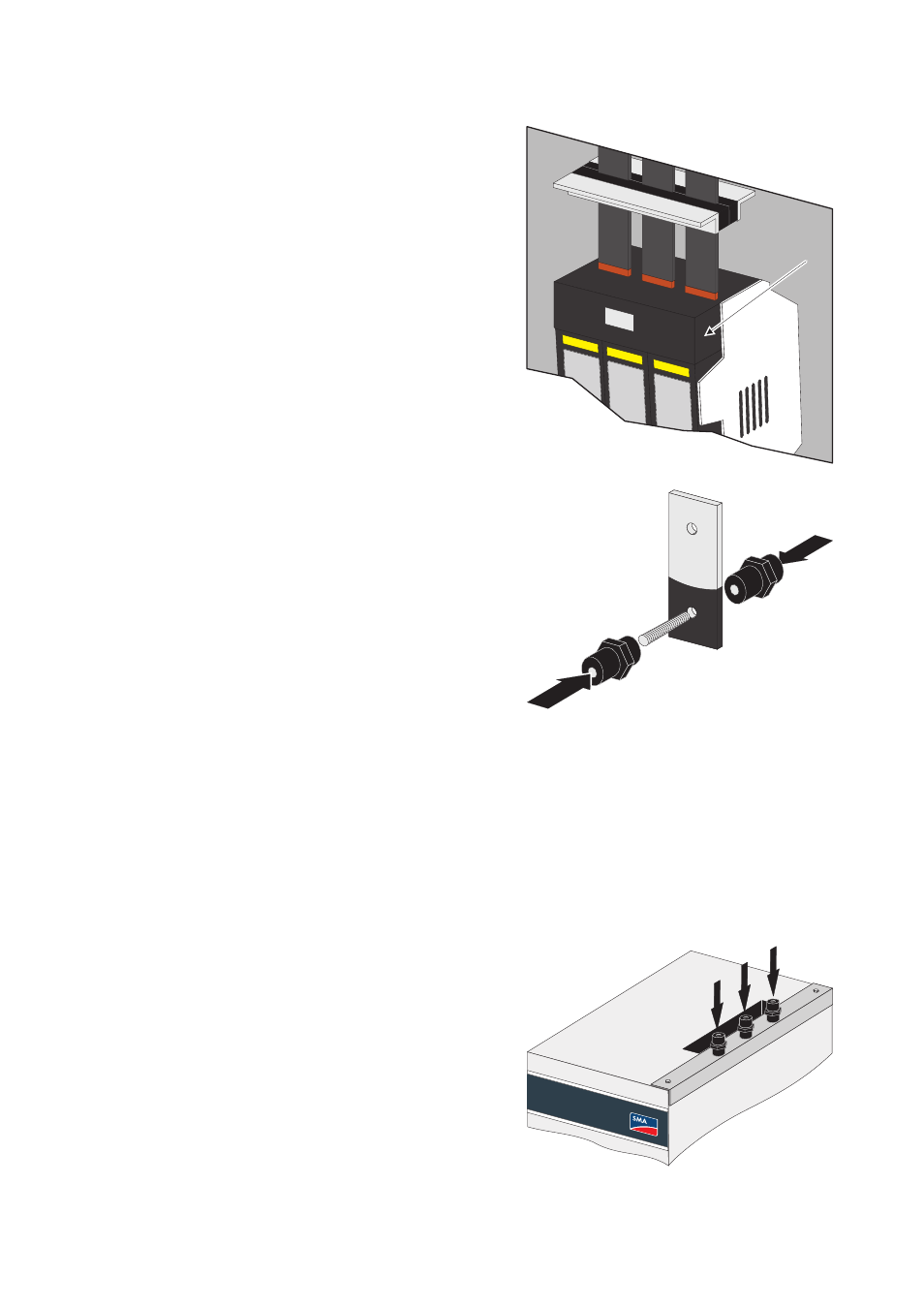

4. Raccordez les rails en cuivre à l'interrupteur
sectionneur à fusibles (E) dans l'armoire AC.
5. Montez les rails en cuivre au niveau des isolateurs.
Pour cela, vissez les tiges filetées livrées dans les
isolateurs pas encore utilisés et vissez-les aux autres
isolateurs au travers du rail en cuivre. Les deux
isolateurs font ainsi office de contre-écrous.
2. Montez les trois isolateurs à côté de l'ouverture dans
le toit de l'armoire de distribution pour les rails en
cuivre.
E
