SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SCxxxHE-IFR104432 43

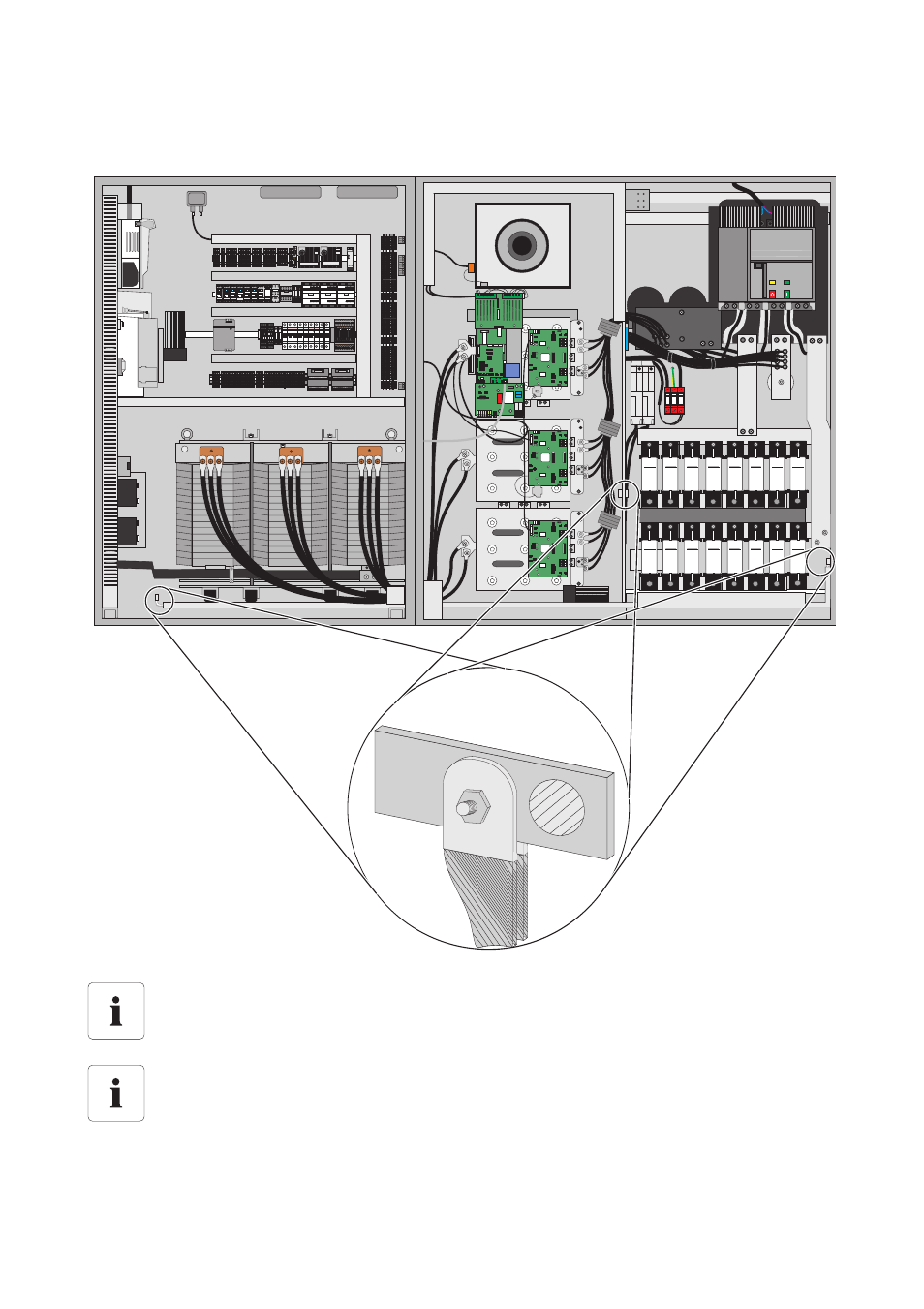

Exemple de raccordement de terre entre les armoires de distribution du Sunny Central
Vérification du raccordement de mise à la terre
Lors du raccordement de mise à la terre, vérifiez que les vis sont bien serrées.
Position du rail de terre
En fonction du type de construction, la position exacte du rail de terre se trouve à côté de
la barre des fusibles dans l'armoire DC et derrière le filtre sinus dans l'armoire AC. Grâce
au code du matériel électrique et au schéma de raccordement livré, il est possible de
déterminer la position exacte du rail de terre.
L-
L+
L-
L+
L-
L+
M3-810 M3-810 M3-810
L+ L-
PE
