6. Montez le cache de protection en plexiglas et la tôle coulissante avant, voir 6.2.1 « Démontage
et montage du cache de protection en plexiglas et de la tôle coulissante » (Page 56).
7. Par l'extérieur, raccordez le câble AC aux rails en cuivre.
6.2.5 Procédure pour la variante 13/3
1. Retirez le cache de protection en plexiglas et la tôle coulissante avant, voir 6.2.1 « Démontage
et montage du cache de protection en plexiglas et de la tôle coulissante » (Page 56).

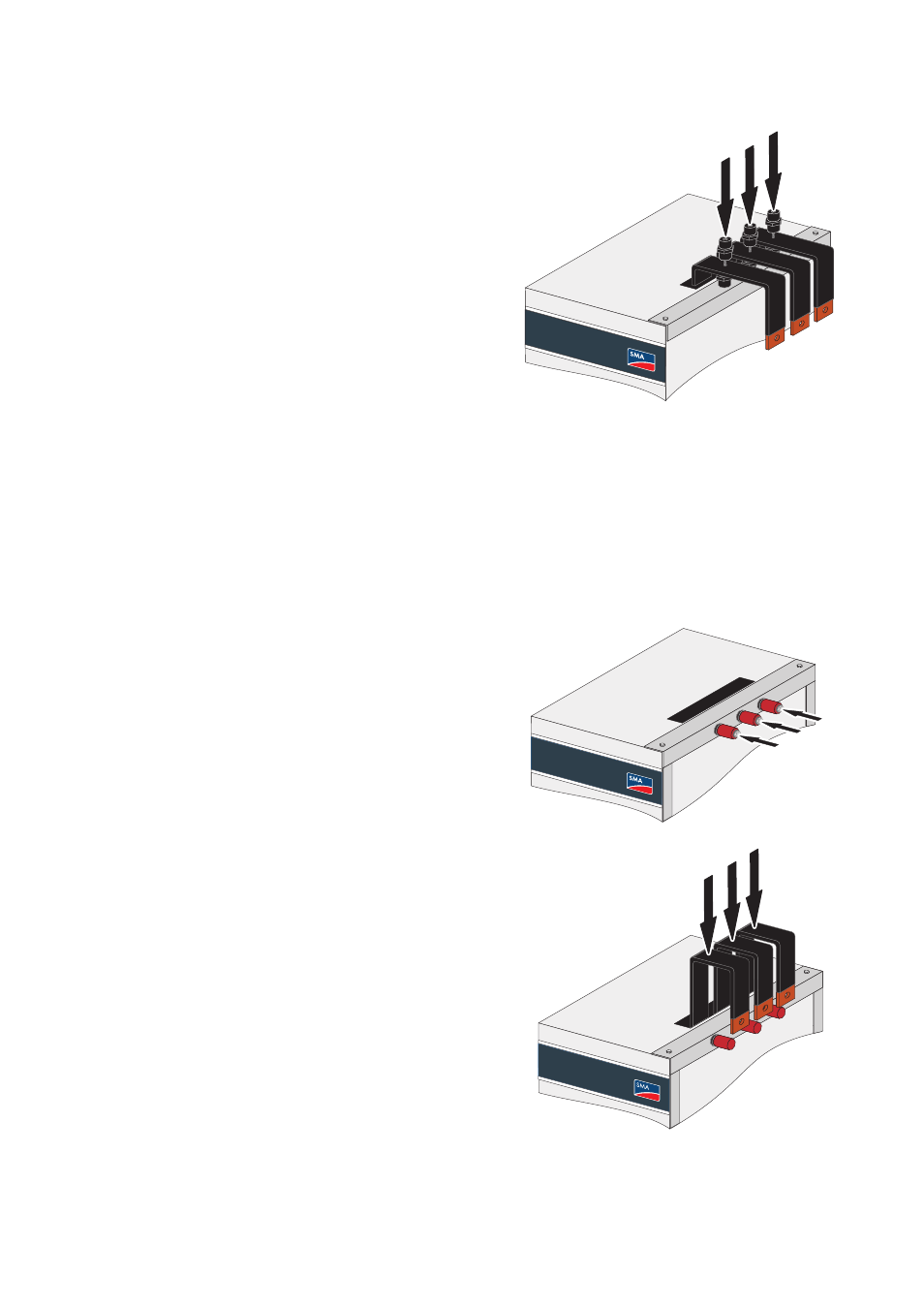

5. Montez les rails en cuivre au niveau des isolateurs.
Pour cela, vissez les tiges filetées livrées dans les
isolateurs pas encore utilisés et vissez-les aux autres
isolateurs au travers du rail en cuivre. Les deux
isolateurs font ainsi office de contre-écrous.
2. Montez les trois isolateurs supports au niveau de
l'équerre sur la paroi latérale du Sunny Central.
3. Introduisez le rail en cuivre dans l'armoire AC par le
haut.
