Raccordements externes SMA Solar Technology AG
52 SCxxxHE-IFR104432 Instructions d’installation
Ordre de raccordement DC
PRUDENCE !
Perturbation du fonctionnement du Sunny Central par raccordement
défectueux !

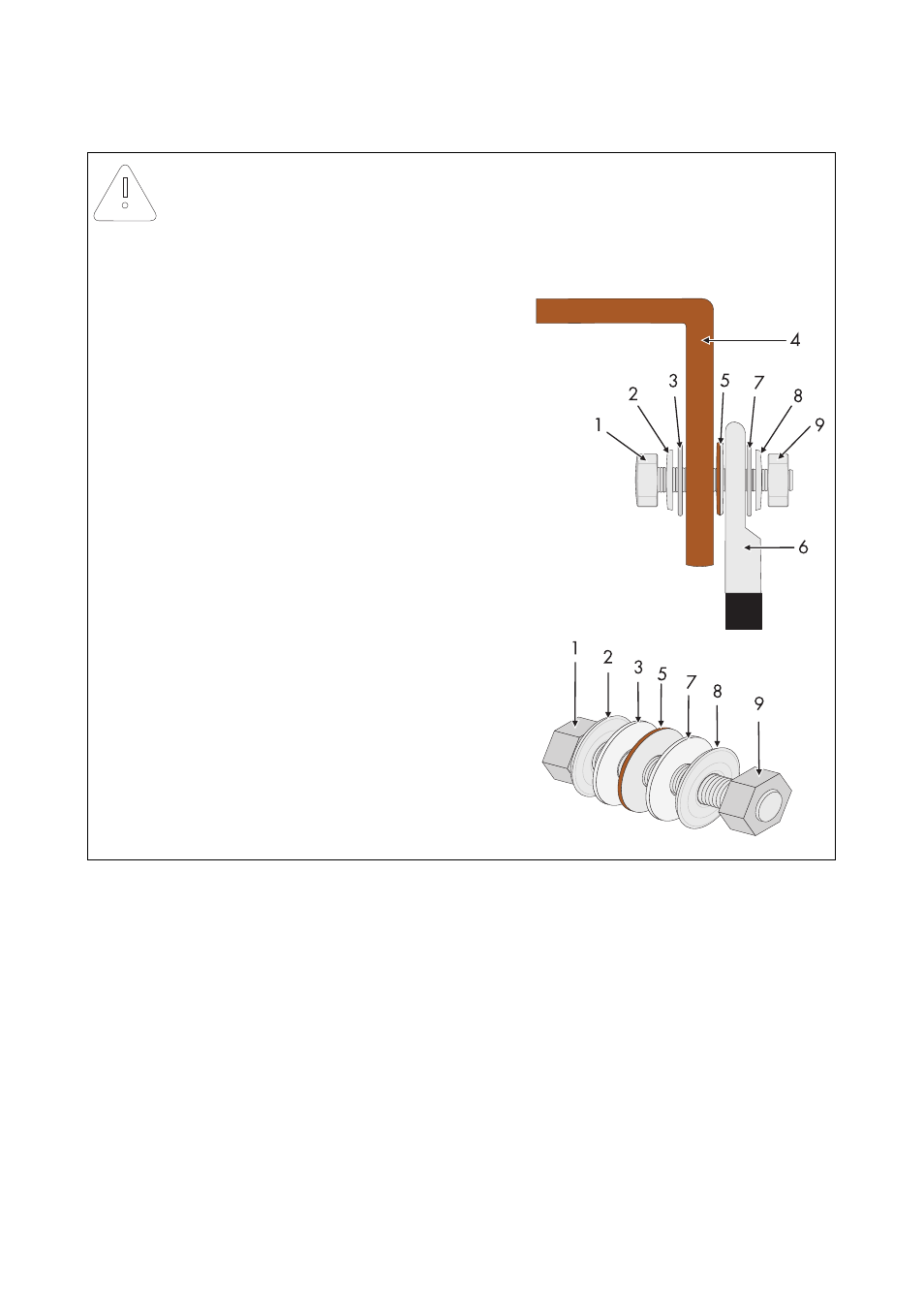

Lors du raccordement des câbles de puissance, respectez l'ordre suivant :
1. Vis
2. Rondelle élastique bombée
3. Rondelle
4. Point de raccordement du rail en cuivre
5. Rondelle Cupal
• en cas d'utilisation de câbles en
aluminium
6. Cosse de câble aluminium
7. Rondelle
8. Rondelle élastique bombée
9. Ecrou
