SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SCxxxHE-IFR104432 39
Procédure de raccordement des câbles de puissance :
1. Raccordez d'abord l'élément de puissance inférieur, puis l'élément de puissance central et enfin
l'élément de puissance supérieur.
2. Fixez les 3 câbles de puissance des conducteurs externes respectifs aux traverses à l'aide
d'attache-câbles.
3. Passez les câbles de puissance par la paroi latérale ouverte au-dessus des tôles de l'armoire,
puis insérez-les à nouveau au niveau de l'armoire AC.
4. À l'aide d'attache-câbles, regroupez les câbles de puissance situés dans la partie inférieure de
l'armoire de distribution et fixez-les aux tôles.
5. Raccordez les 3 câbles de puissance des conducteurs externes respectifs au filtre sinus.

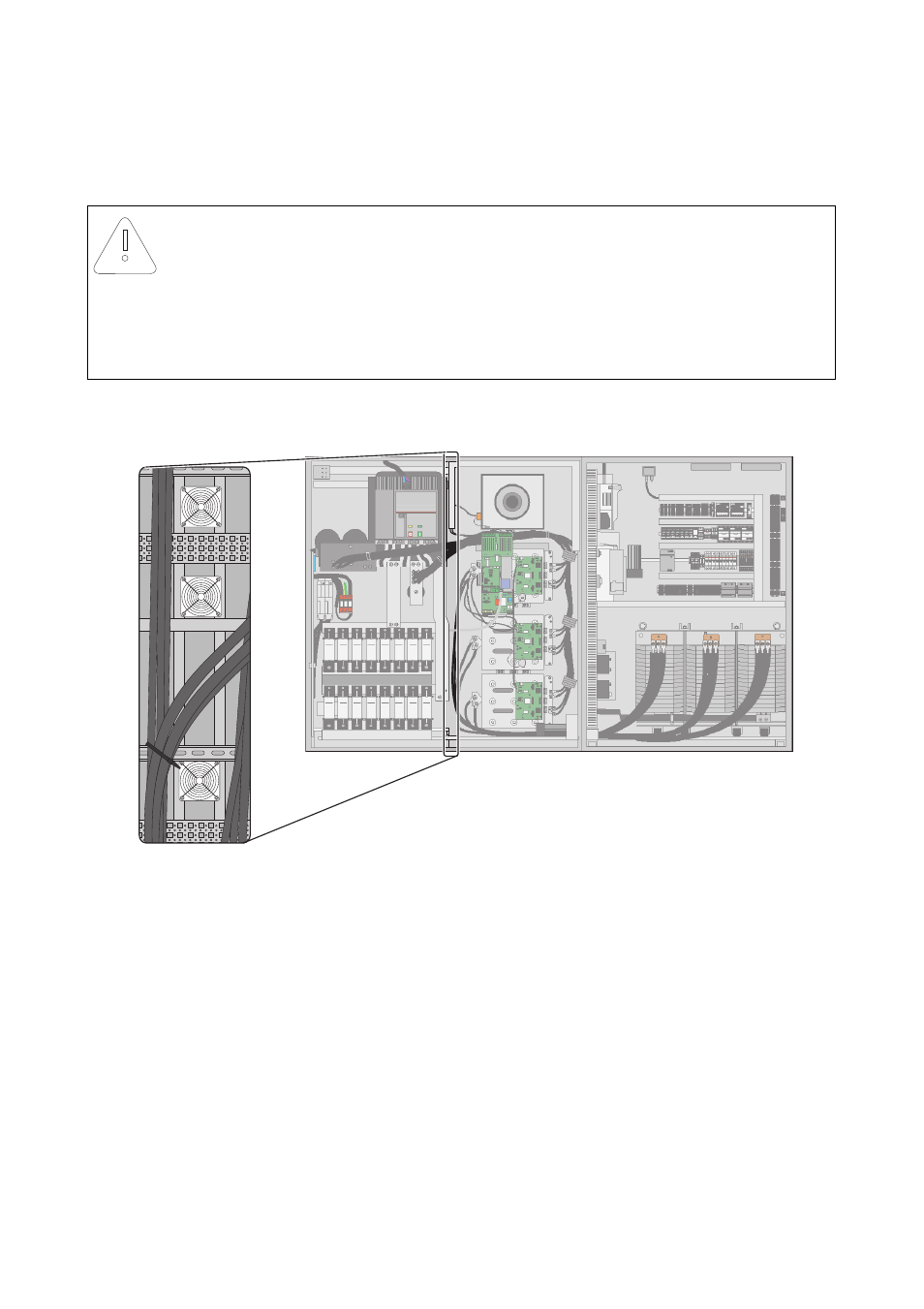

PRUDENCE !
Échauffement du Sunny Central dû au passage de câbles devant les ventilateurs
internes.
• Dans la partie gauche du système d'armoires, faites passer les câbles de puissance
à gauche et à droite des trois ventilateurs internes afin de ne pas perturber leur
fonctionnement.
