SMA Solar Technology AG Raccordements externes
Instructions d’installation SCxxxHE-IFR104432 79
6. Insérez la tôle coulissante fine contre les câbles DC montés.
7. Étanchéifiez les éventuels espaces libres avec de la mousse PU lors de l'insertion des câbles.
8. Fixez les câbles DC à les barres omnibus.
Raccordement de la cosse en aluminium
Si vous utilisez des cosses en aluminium pour le raccordement aux rails en cuivre, respectez
les instructions du chapitre 6.1 « Raccordement des contacts à courant fort » (Page 51).
PRUDENCE !
Perturbation du fonctionnement du Sunny Central par raccordement
défectueux !

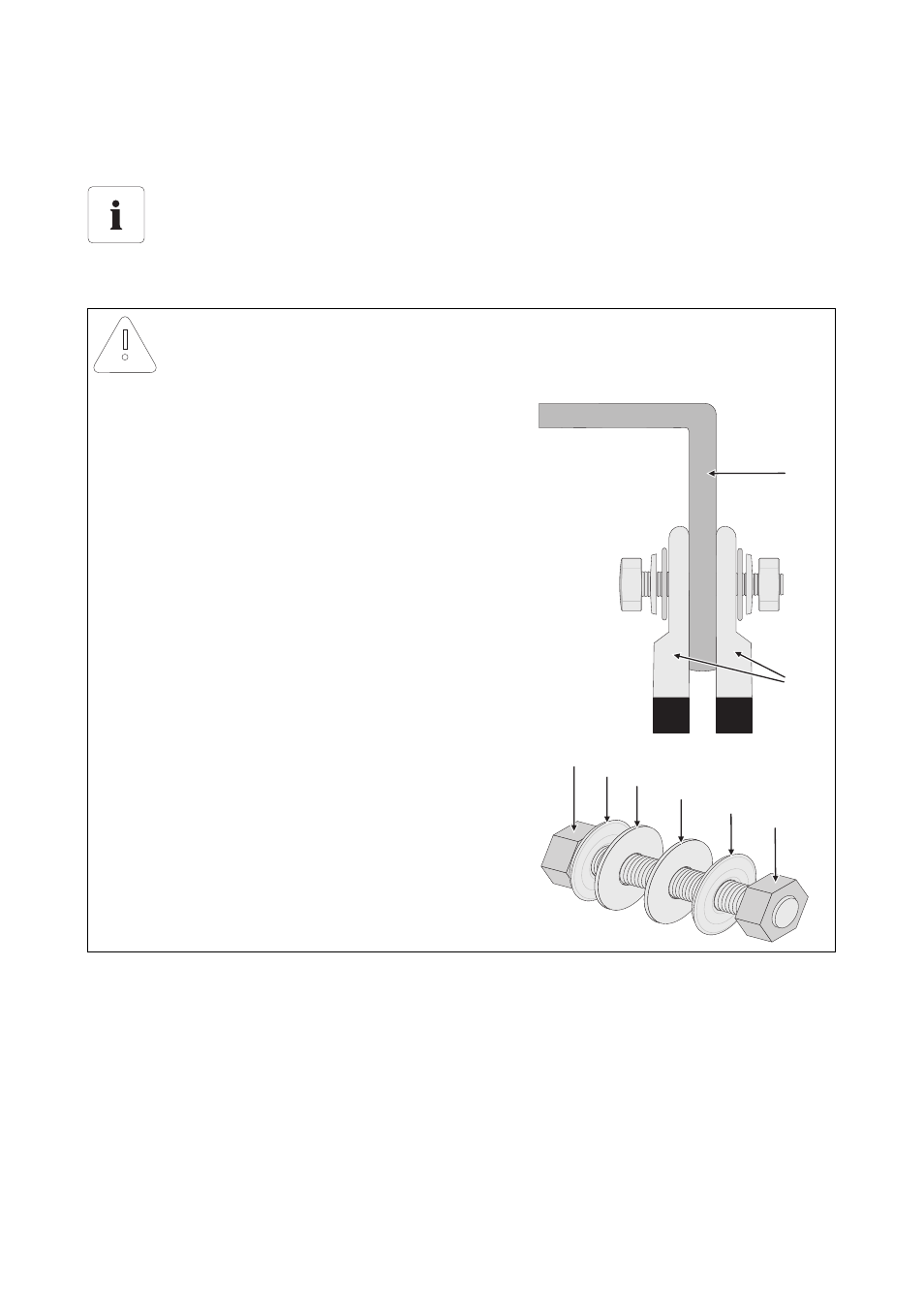

Positionnement des composants pour le
raccordement (de derrière en avant) :
1. Vis
2. Rondelle élastique bombée
3. Rondelle
4. Barre conductrice
5. Cosse
6. Rondelle
7. Rondelle élastique bombée
8. Ecrou
4
5
1 2
3
6
7
8
