SMA Solar Technology AG Raccordements externes
Instructions d’installation SCxxxHE-IFR104432 55

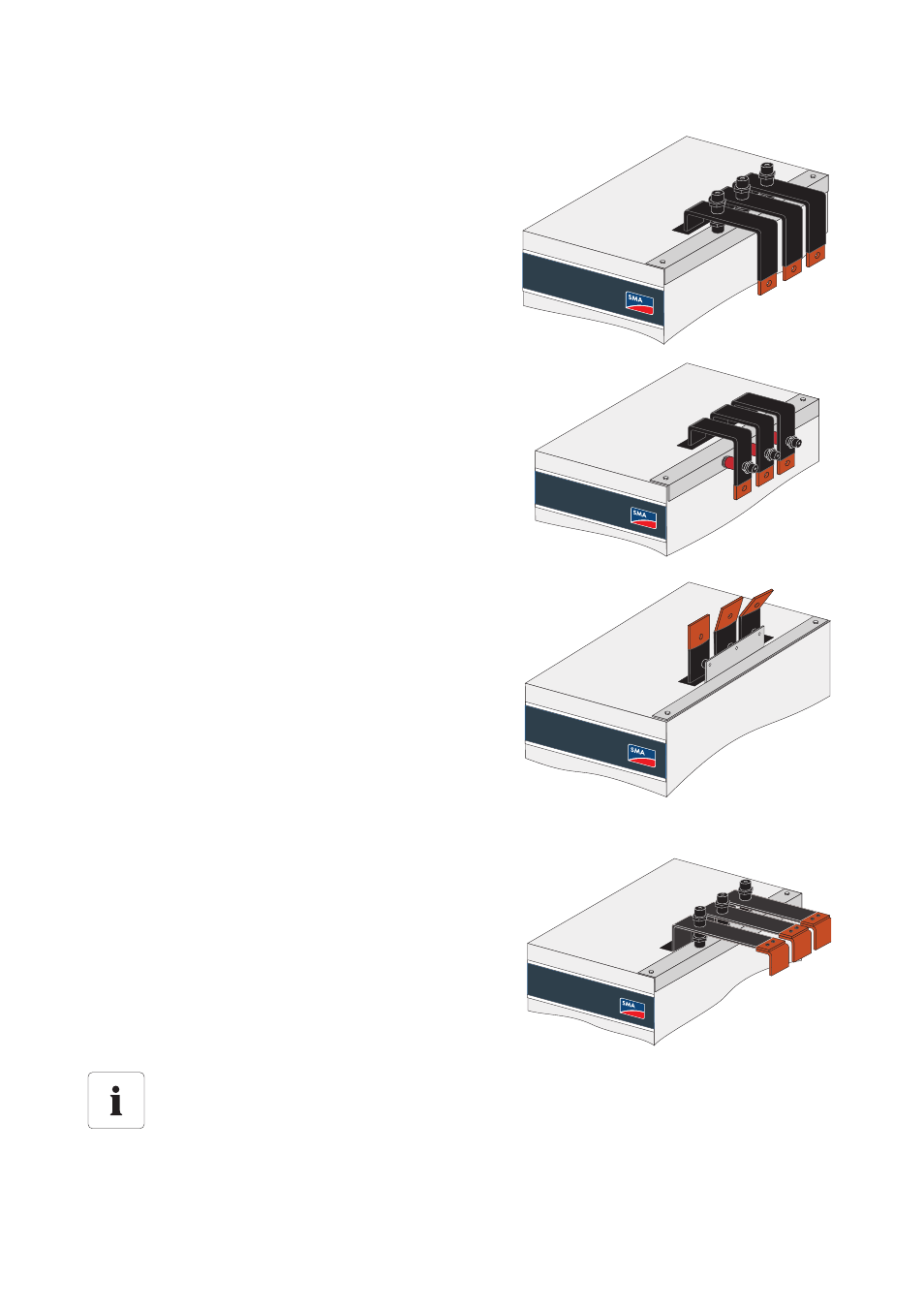

Variante 13/2
Le raccordement se fait dans ce cas aux trois rails en cuivre
en forme de U.
Variante 13/3
Le raccordement se fait dans ce cas aux trois rails en cuivre
en forme de U.
La particularité de ce raccordement est la sortie latérale ;
le câblage AC est introduit directement à la paroi latérale
du Sunny Central par le bas.
Variante 13/4
Le raccordement se fait dans ce cas aux trois rails en cuivre
qui ont un angle différent. Le premier, vu de l'extérieur, est
droit, le deuxième présente un angle de 15° et le troisième
un angle de 30°.
Cette variante est uniquement proposée pour les armoires
de distribution montées comme système à gauche.
Variante 13/5
Le raccordement se fait dans ce cas aux trois rails en cuivre
en forme de U.
La particularité de ce raccordement réside dans les rails en
cuivre séparés.
Différentes variantes de montage
Selon la variante choisie, les différents rails en cuivre ou isolateurs ainsi que d'autres
éléments annexes qui sont inclus dans les accessoires, doivent être montés.
