Installation
SMA Solar Technology AG
24
SCxxxHE-IFR104432
Instructions d’installation
Onduleurs Sunny Central dans une station
Une sélection des vues de dessus schématiques sur les appareils Sunny Central placés dans une
station et sur le local du transformateur est présentée ci dessous. Les onduleurs sont montés comme
« système à droite » (en haut) et « système à gauche » (en bas). Il est également possible de réaliser
des stations avec seulement un Sunny Central. La salle des transformateurs comprend le
transformateur et une installation de distribution moyenne tension en option.

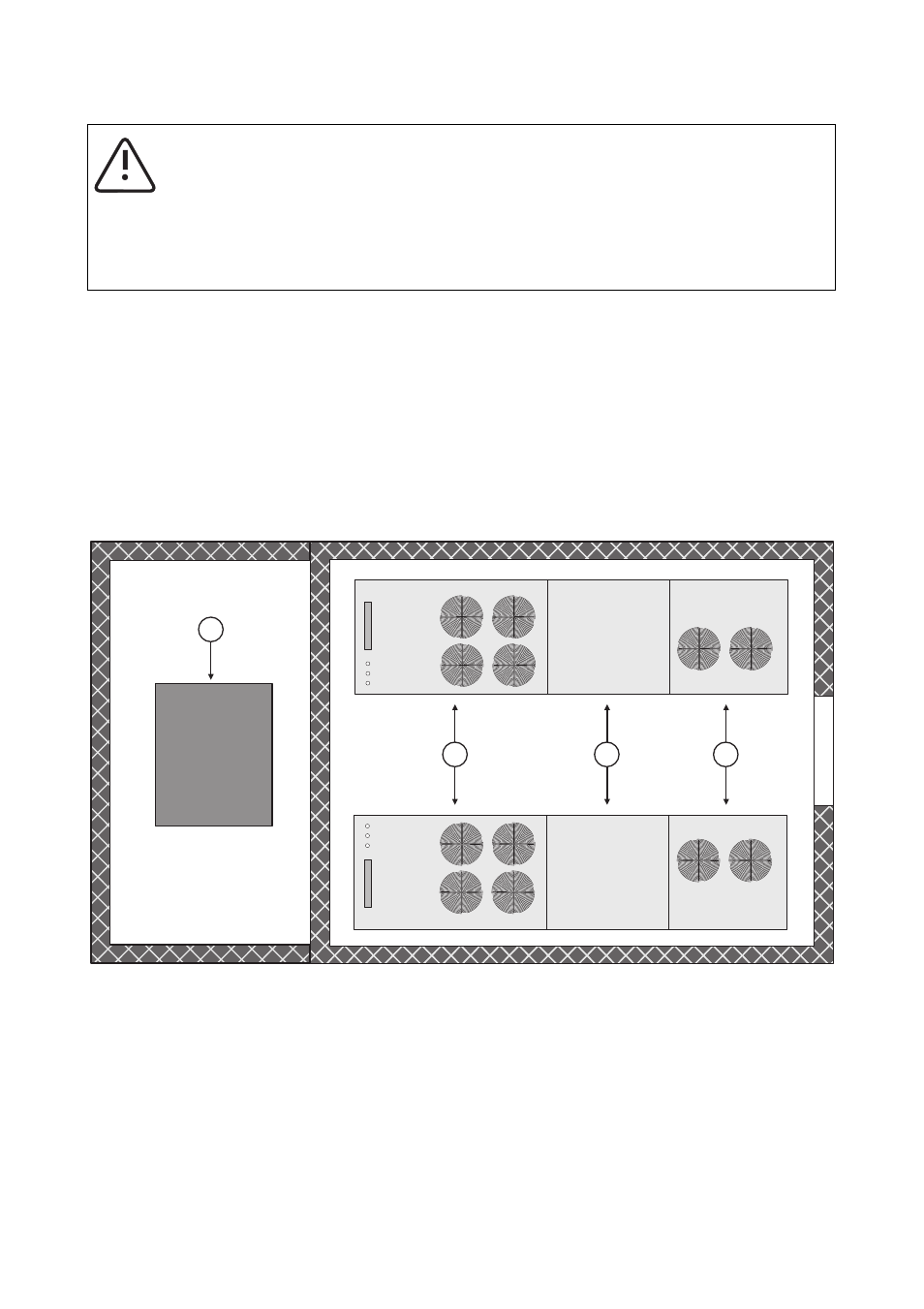

Station moyenne tension avec deux onduleurs Sunny Central sans installation de
distribution moyenne tension
AVERTISSEMENT !
Dégagement de fumées dans les locaux électriques.
Nous recommandons l'installation, dans le local électrique, d'un détecteur de fumée
destiné à piloter l'interrupteur d'arrêt d'urgence et à couper le Sunny Central en cas de
formation de fumée.
A
Armoire AC
B
Armoire onduleur
C
Armoire DC
D
Transformateur
A
B
C
D
