SMA Solar Technology AG Raccordements externes
Instructions d’installation SCxxxHE-IFR104432 77

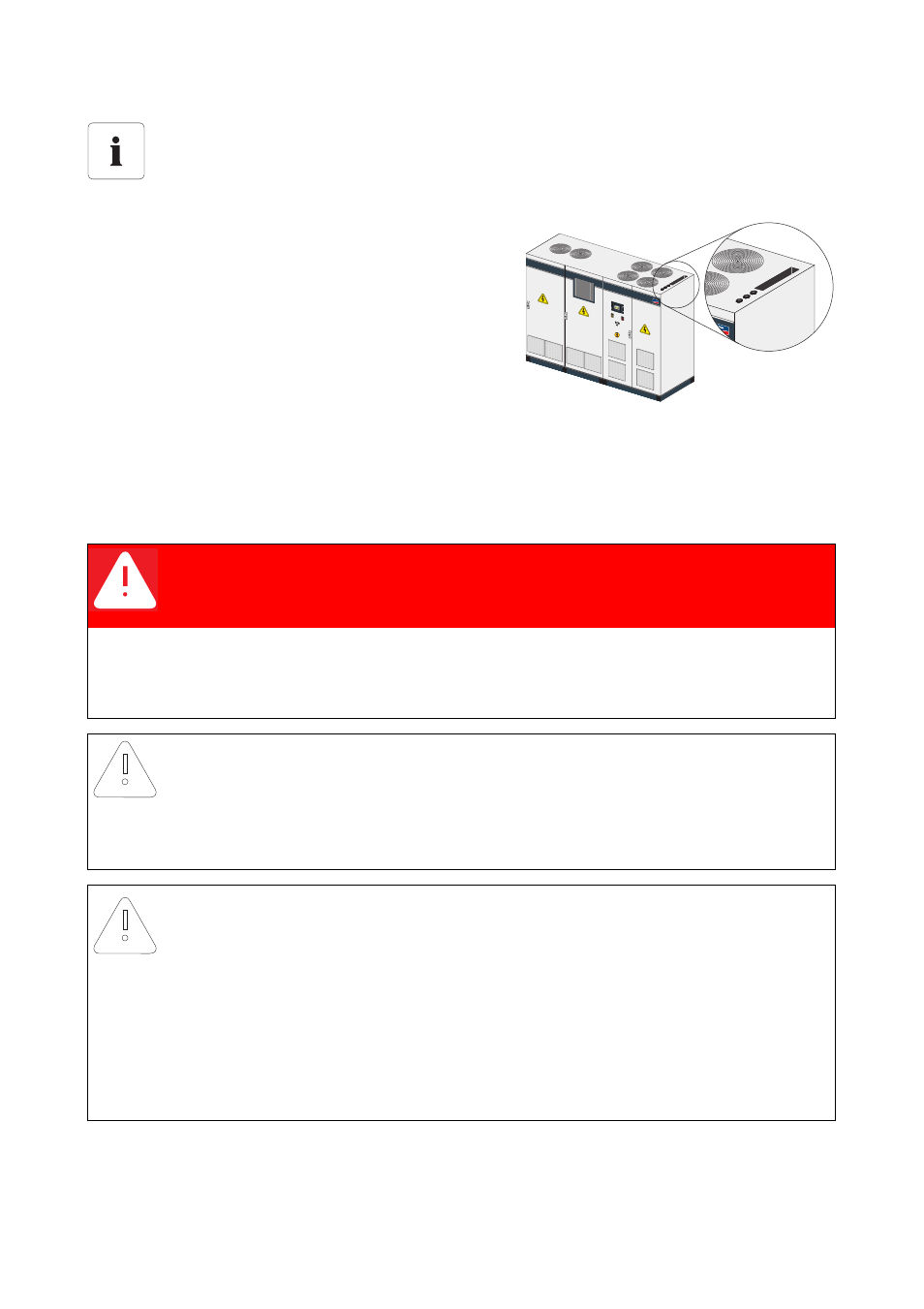

9. Introduisez les câbles par les presse-étoupes dans
le toit de l'armoire AC vers le transformateur
d'alimentation propre.
10. Du côté secondaire du transformateur
d'alimentation propre, l'alimentation en tension est
mise aux bornes dans le Sunny Central, voir
6.5.1 « Raccordement de l'alimentation propre
externe » (Page 73).
6.6 Raccordement des câbles DC
Dans l'armoire DC du Sunny Central, des fusibles BT en option permettent de raccorder des boîtiers
de distribution String. Le Sunny Central en série est équipé d'une barre omnibus par potentiel.
Raccordement de la cosse en aluminium
Si vous utilisez des cosses en aluminium pour le raccordement aux rails en cuivre, respectez
les instructions du chapitre 6.1 « Raccordement des contacts à courant fort » (Page 51).
DANGER !
Mort ou blessures graves. Danger d'électrocution en cas de contact avec un
câble DC connecté au générateur photovoltaïque.
• Recouvrez les panneaux photovoltaïques.
• Respectez toutes les consignes de sécurité du fabricant des panneaux.
• Déconnectez le Sunny Central.
PRUDENCE !
Endommagement du Sunny Central ou du générateur photovoltaïque en raison
d'un câblage DC erroné.
• Pour le raccordement des câbles DC, utilisez impérativement le schéma de
raccordement inclus dans la livraison.
PRUDENCE !
Perturbation du fonctionnement par faible résistance diélectrique ou par
mauvaise étanchéité.
• Placez les câbles DC avec une résistance diélectrique suffisante.
• Posez les câbles DC de manière à ce qu'ils soient protégés des courts-circuits et des
défauts à la terre.
• Toutes les entrées de câbles doivent être étanchéifiées. Ceci permet d'éviter
l'aspiration d'air frais au niveau des filtres d'entrée d'air.
