SMA Solar Technology AG Maintenance et entretien
Instructions d’installation Sensorbox-IFR100914 63
9.3 Raccordement du capteur de rayonnement intégré
Le capteur de rayonnement intégré situé dans le couvercle de la Sunny SensorBox est raccordé lors
de la livraison. Si vous avez mis hors service le capteur de rayonnement intégré, vous pouvez le
raccorder de nouveau.
Procédez de la manière suivante :
1. Débranchez le bloc d'alimentation du RS485-
Power Injector du socle de la prise de courant.
2. Ouvrez la Sunny SensorBox (cf. page 61).

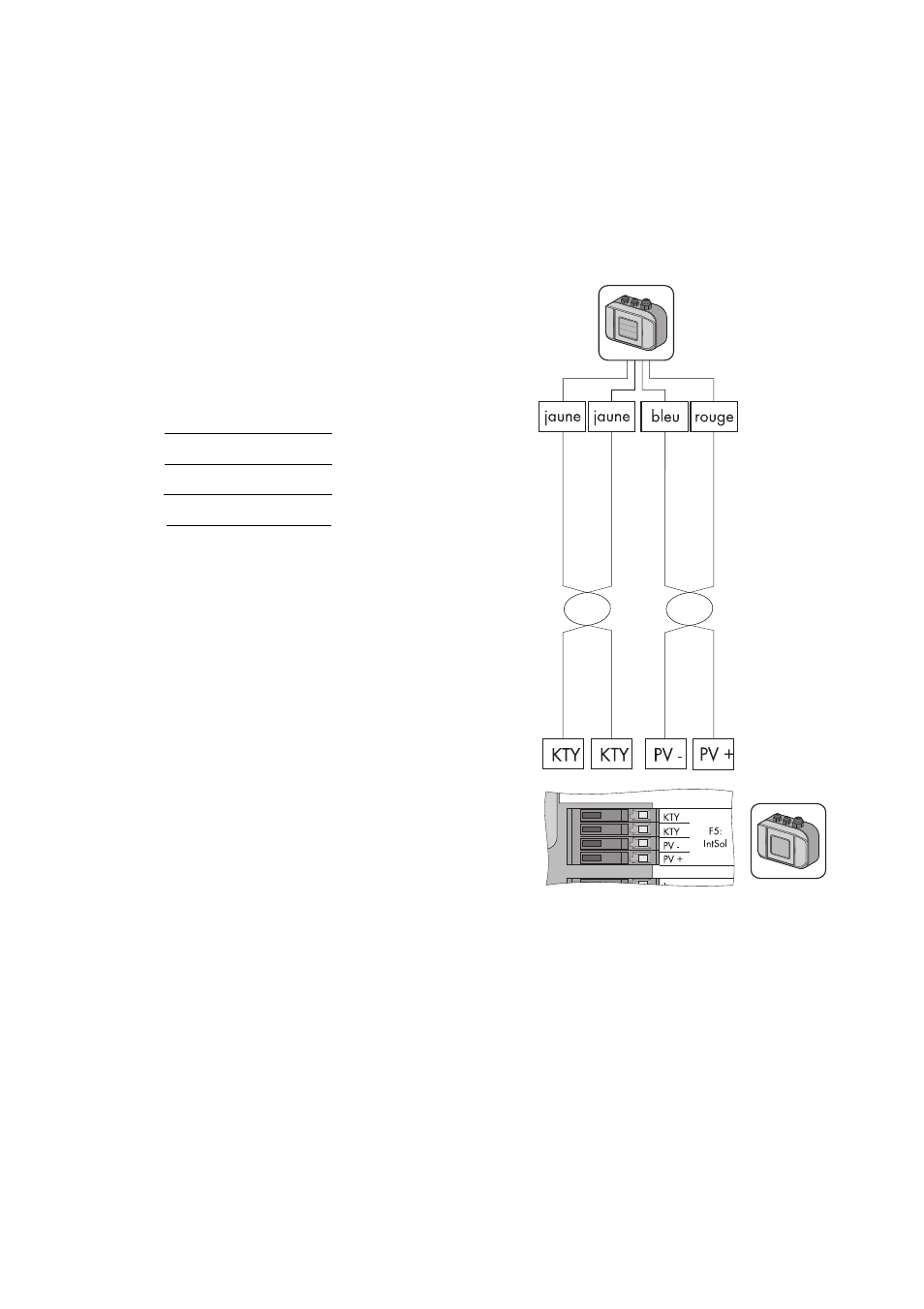

3. Raccordez le capteur au raccordement « F5: IntSol »
de la Sunny SensorBox.
KTY câble jaune
KTY câble jaune
PV- câble bleu
PV+ câble rouge
4. Fermez la Sunny SensorBox (cf. page 61).
☑ Le capteur de rayonnement intégré est raccordé à la
Sunny SensorBox.
