SMA Solar Technology AG

Mise en service

Instructions d’installation

Sensorbox-IFR100914

43

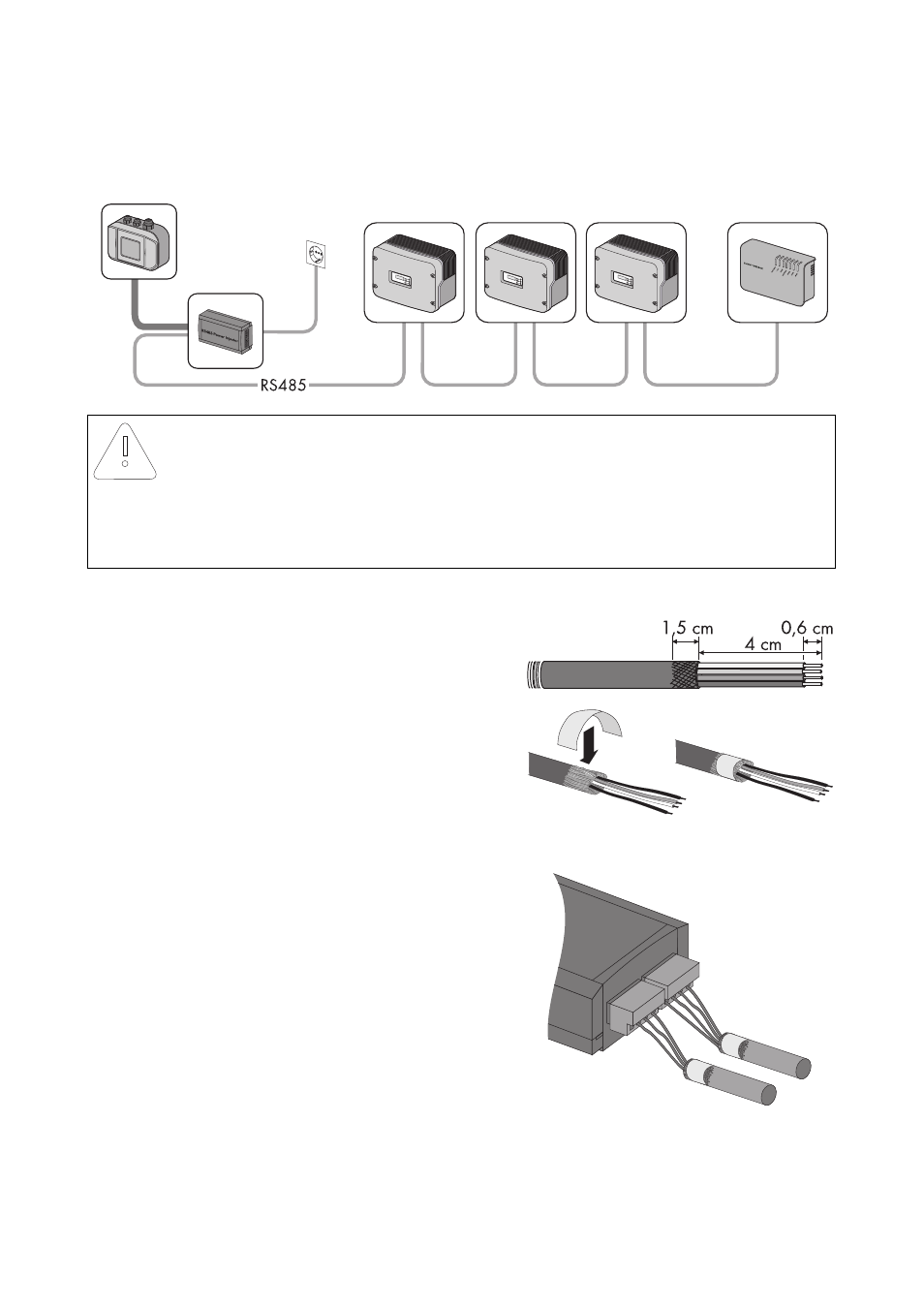

7.5.3 Raccordement du RS485-Power Injector à la

Sunny SensorBox

RS485-Power Injector

1. Enlevez 4 cm de gaine du câble de communication

RS485 du côté du RS485-Power Injector.

2. Raccourcissez le blindage du câble à 1,5 cm.
3. Retournez le blindage du câble en arrière et collez-

le avec une feuille collante conductrice. La borne de
blindage y sera fixée ultérieurement.

4. Raccourcissez les conducteurs superflus jusqu'à la

gaine de câble.

5. Dénudez les fils sur environ 6 mm.
6. Raccordez les conducteurs au connecteur.

Notez la couleur des fils :
+12 V ________________________
GND ________________________
D+ ________________________
D - ________________________

7. Branchez le connecteur dans la prise

« RS485+Power OUT » du RS485-Power Injector.
☑ Le RS485-Power Injector est raccordé.

PRUDENCE !
Court-circuit dû à une erreur de câblage.

Le RS485-Power Injector doit être directement raccordé à la Sunny SensorBox. Aucun
autre participant de bus RS485 ne doit être raccordé entre ces deux appareils car ceci
peut causer un court-circuit.
