SMA Solar Technology AG
Mise en service
Instructions d’installation
Sensorbox-IFR100914
51
9. Insérez le blindage de câble libre dans la borne.

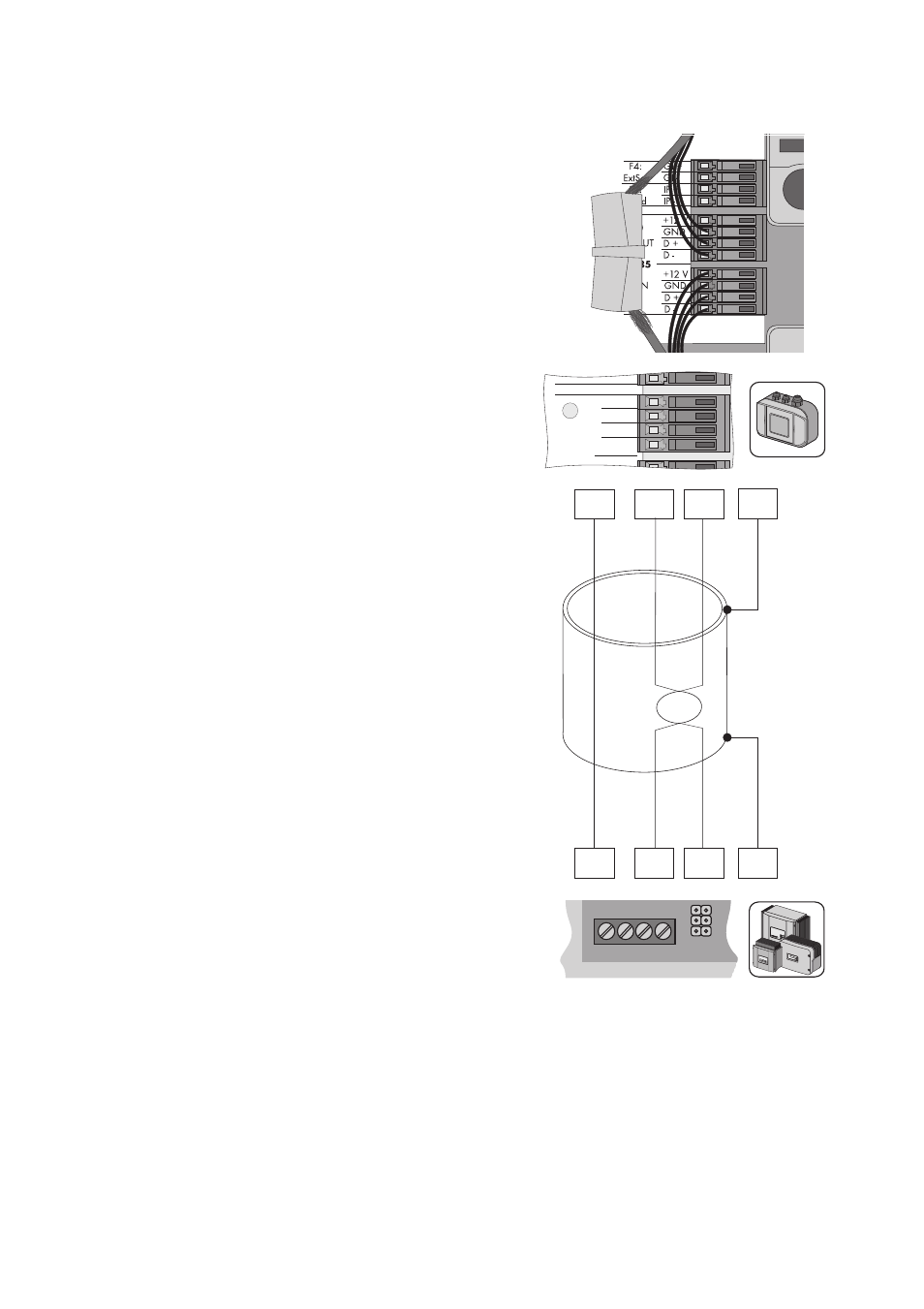

10. Raccordez les brins de câble aux bornes
« F2: OUT RS485 » de la Sunny SensorBox.
Respectez les affectations dans votre bus de
communication RS485.
Notez la couleur des fils :
GND | 5 ________________________
D+| 2 ________________________
D- | 7 ________________________
11. Vérifiez que le joint du presse-étoupe est bien fixé.
12. Vissez la collerette de fixation à la main sur le presse-étoupe pour fixer le câble de
communication RS485 (couple : 0,8 Nm).
13. Vérifiez si la résistance de terminaison est enfichée (cf. chapitre 9.2 « Réaliser une terminaison
du bus RS485 sur la Sunny SensorBox » (Page 62)).
14. Fermez la Sunny SensorBox (cf. page 61).
☑ La SensorBox est raccordée à un autre participant de bus RS485.
D+
GND
D-
2
5
7
PE
PE
2 3 5 7
C
B
A
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
