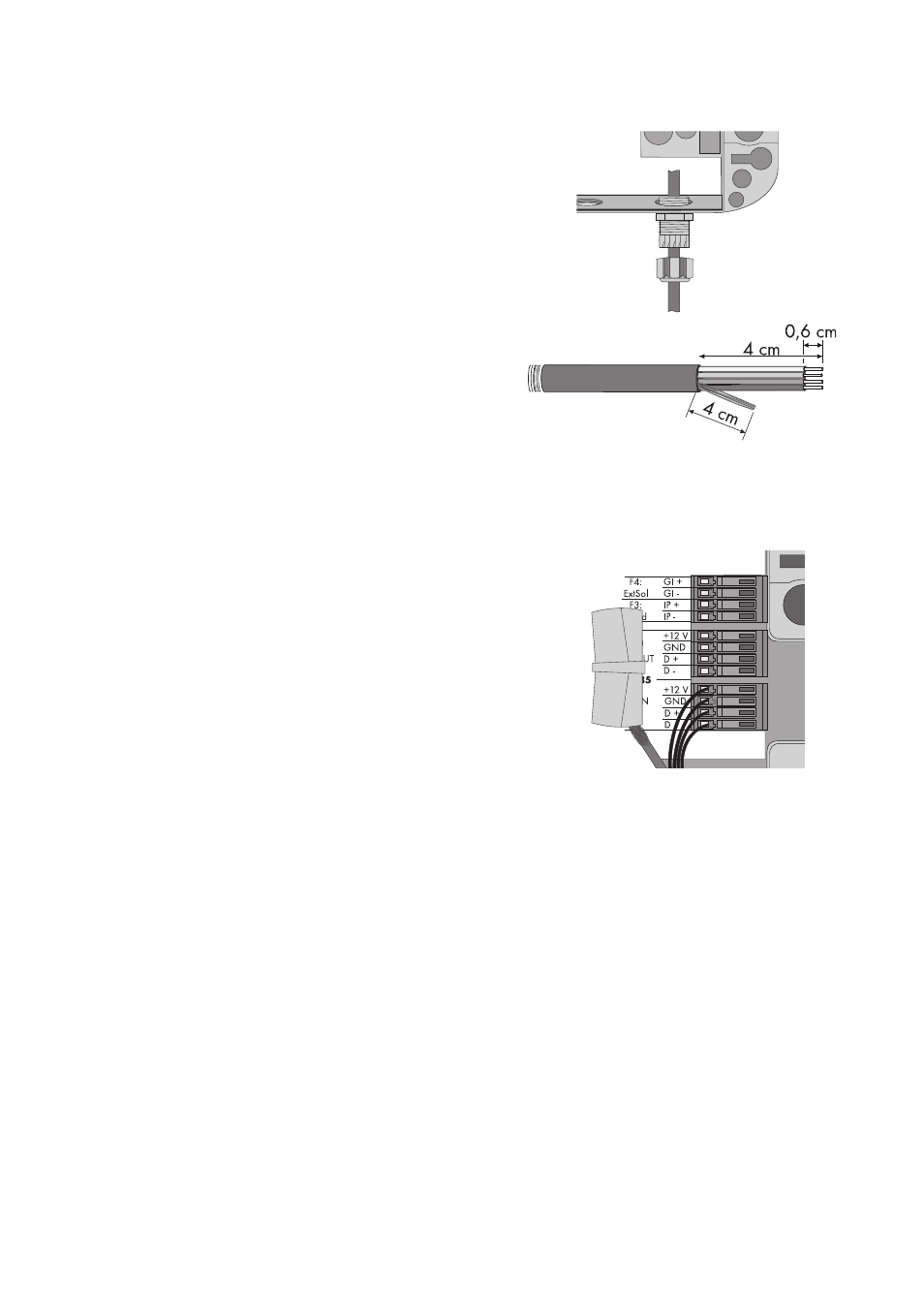

17. Insérez le câble de communication RS485 par la
collerette de fixation et le presse-étoupe dans le
boîtier de la Sunny SensorBox.
18. Au niveau de la Sunny SensorBox, enlevez 4 cm
de gaine du câble de communication RS485.
19. Dénudez les fils sur environ 6 mm.
20. Torsadez le blindage du câble pour former une
corde. Le blindage du câble n'est nécessaire que si
une autre Sunny SensorBox est raccordée.
21. Retournez la gaine isolante au-dessus du blindage du câble. Laissez dépasser le blindage du
câble de 4 cm de la gaine isolante.
22. Insérez le blindage de câble libre dans la borne.
