SMA Sensorbox Manuel d'utilisation
Page 13
SMA Solar Technology AG
Déballage
Instructions d’installation
Sensorbox-IFR100914
13

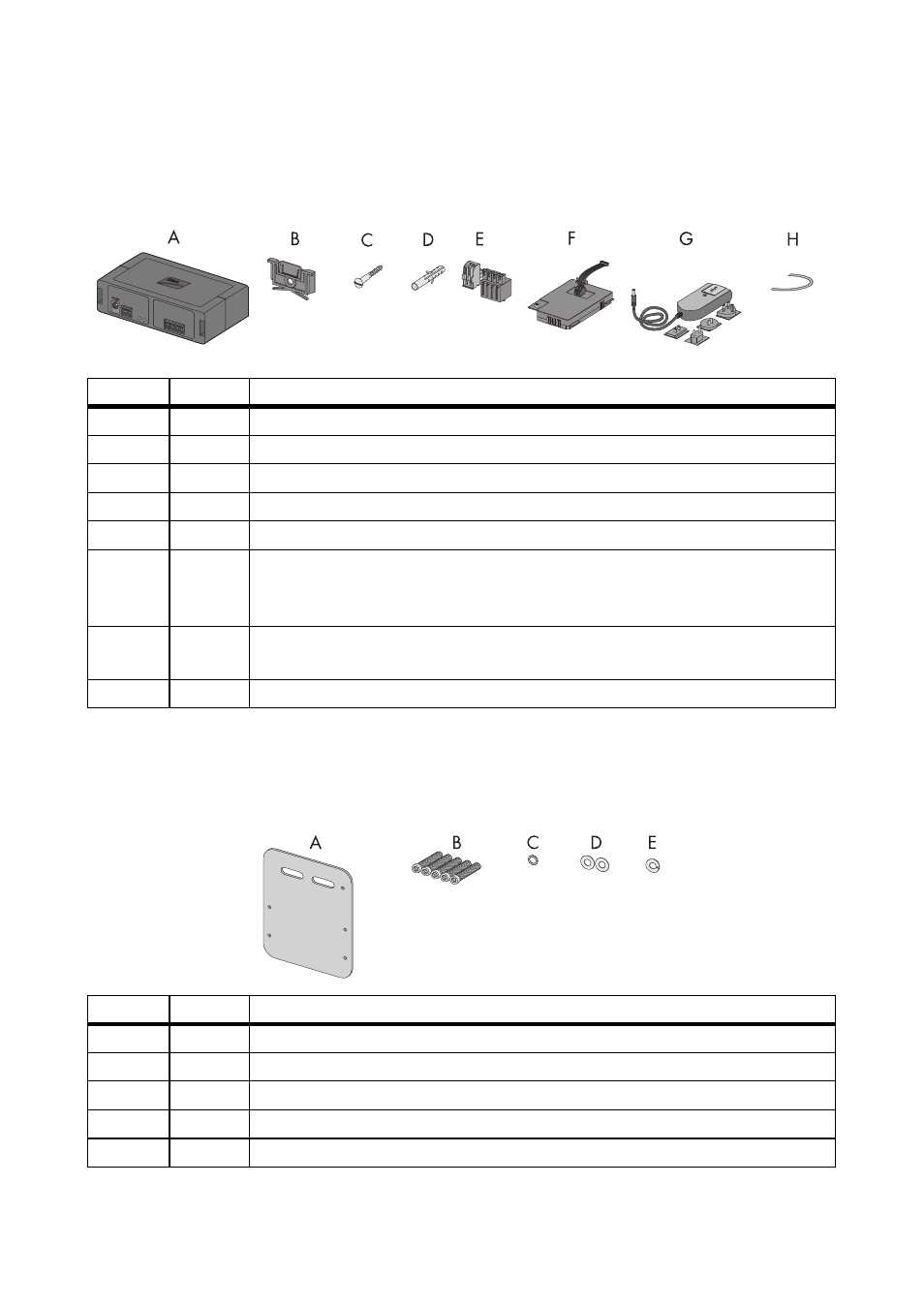

SMA Power Injector avec Bluetooth
Seulement en cas de commande en option de la Sunny SensorBox : SUNNYSENSOR-2xxx,
SUNNYSENSOR-3xxx
Plaque de montage pour montage du cadre de panneau
Uniquement en cas de commande en option de la Sunny SensorBox : SUNNYSENSOR-x1xx
Position Nombre Désignation
A
1
SMA Power Injector avec Bluetooth
B
1
Support pour rail mural ou rail DIN
*
.
*
Se trouve sur la face arrière du SMA Power Injector avec Bluetooth à la livraison.
C
1
Vis
D
1
Cheville
E
1
Connecteur (1 x 2 pôles, 1 x 4 pôles)
F
1
Power Module pour l'alimentation électrique (pour le contenu de la livraison,
cf. instructions d'installation du Power Module) - uniquement en cas de
commande en option SUNNYSENSOR-3xxx
G
1
Bloc d'alimentation avec adaptateur de prises - uniquement en cas de
commande en option SUNNYSENSOR-2xxx
H
1
Câble de mise à la terre
Position Nombre Désignation
A
1
Plaque de montage
B
5
Vis à six pans creux M4
*
*
Déjà prémonté à la livraision.
C
1
Rondelle de contact M4
*
D
2
Rondelles
*
E
1
Anneau à bord d'arrêt
*
