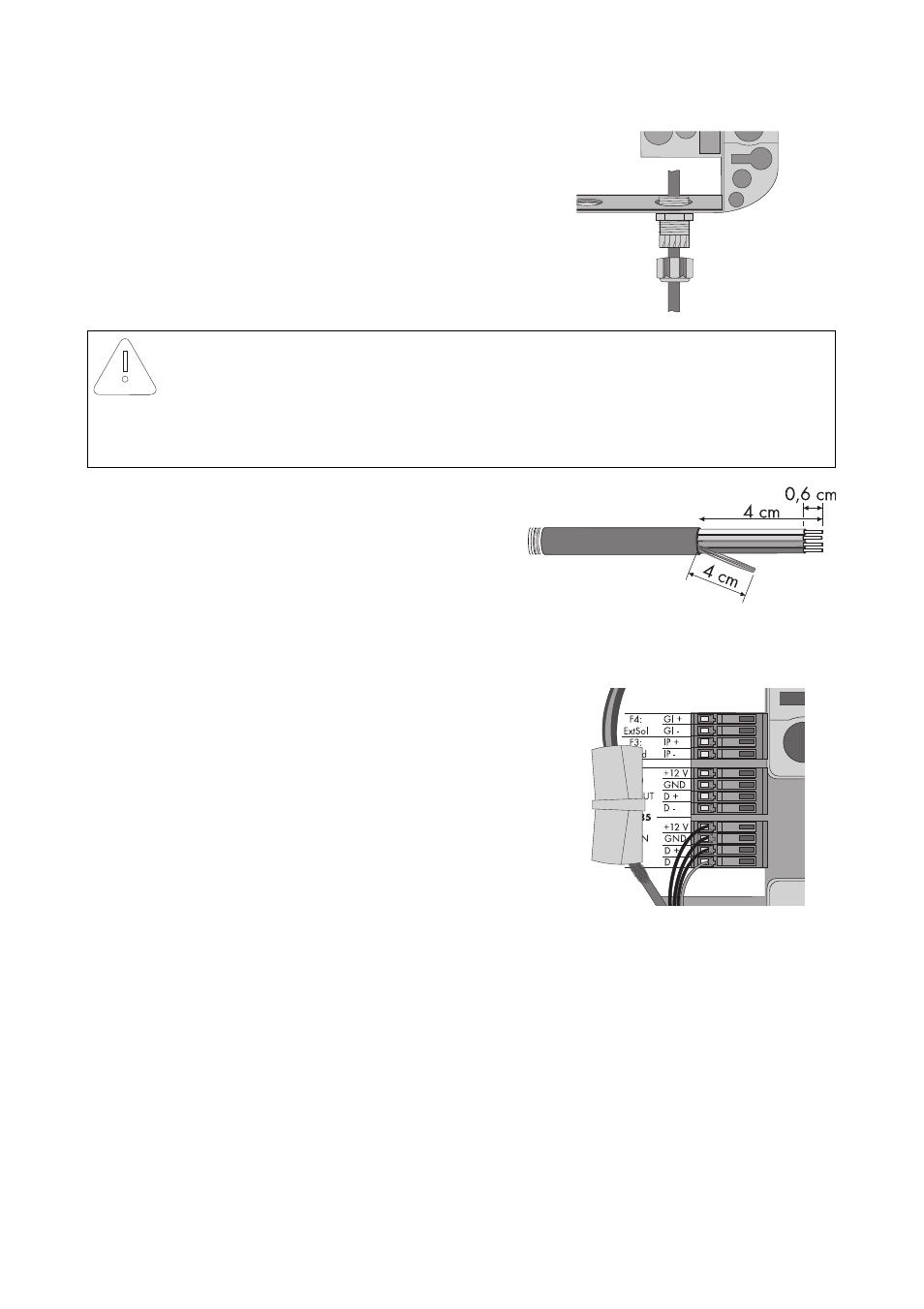

9. Insérez le câble de communication RS485 par la
collerette de fixation et le presse-étoupe dans le
boîtier de la Sunny SensorBox.
10. Au niveau de la Sunny SensorBox, enlevez 4 cm
de gaine du câble de communication RS485.
11. Dénudez les fils sur environ 6 mm.
12. Torsadez le blindage du câble pour former une
corde.
13. Retournez la gaine isolante au-dessus du blindage du câble. Laissez dépasser le blindage du
câble de 4 cm de la gaine isolante.
14. Insérez le blindage de câble libre et le câble de mise
à la terre de la Sunny SensorBox dans la borne.
PRUDENCE !
Endommagement de la Sunny SensorBox par des restes de métal ou de câble
dans l'appareil.
• Lorsque vous effectuez des travaux sur le câble, veillez à ce qu'aucun reste de métal
du blindage ou reste de câble ne tombe dans la Sunny SensorBox ouverte.
