7.5 Mise en service via le RS485-Power Injector
7.5.1 Remarques concernant la mise en service
La Sunny SensorBox est intégrée dans le bus de communication RS485 au moyen du RS485-
Power Injector. Le RS485-Power Injector sert à l'alimentation électrique de la Sunny SensorBox. Nous
vous conseillons de placer la Sunny SensorBox à l'extrémité du bus de communication RS485. La
terminaison dont vous avez besoin est déjà préconfectionnée.

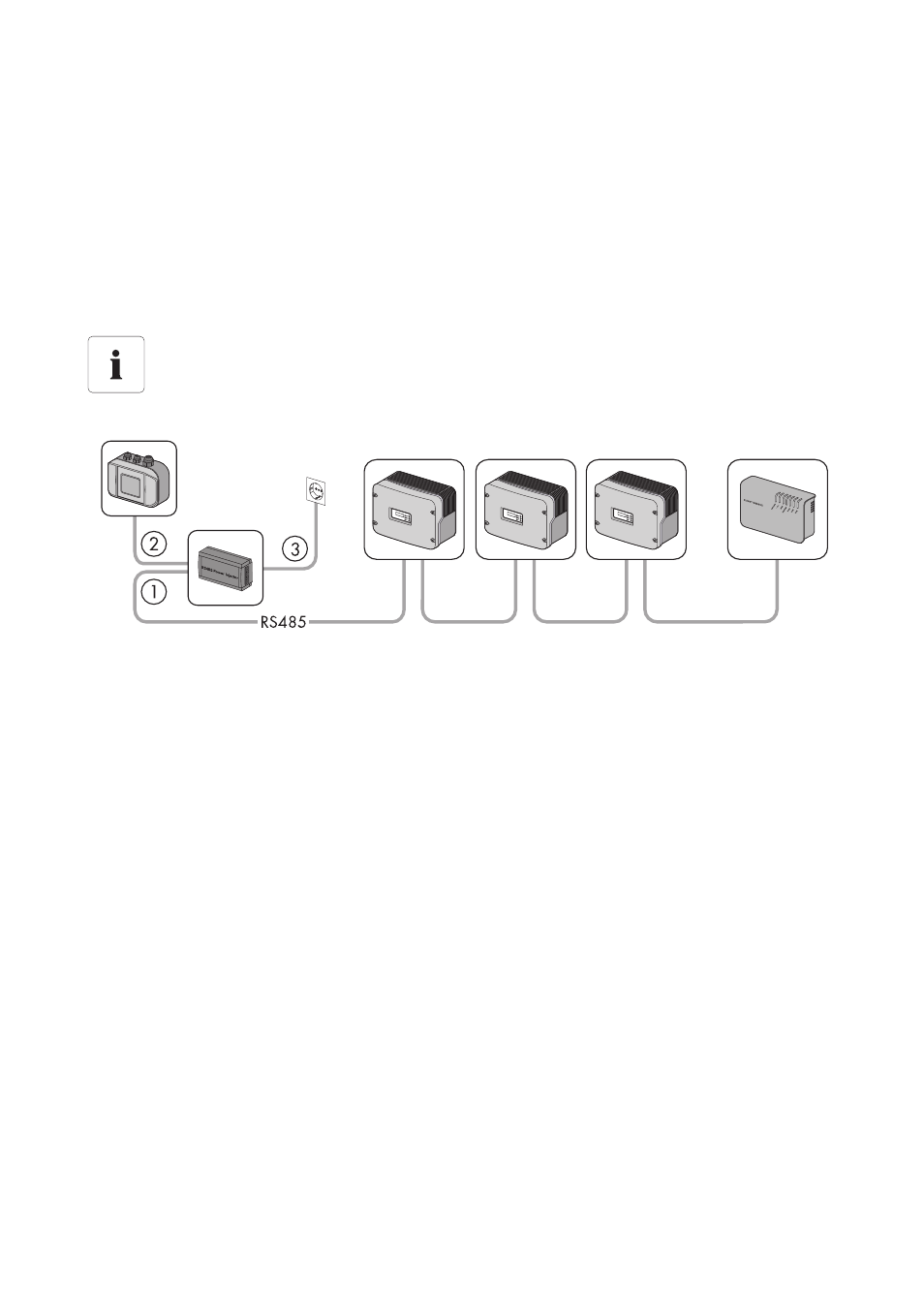

Procédez de la manière suivante pour raccorder la Sunny SensorBox au bus de communication
RS485 :
① Raccordez le RS485-Power Injector à un participant de bus RS485 (cf. page 41).
② Raccordez le RS485-Power Injector à la Sunny SensorBox (cf. page 43).
③ Raccordez le RS485-Power Injector à l'alimentation électrique (cf. page 52).
Vous disposez également des possibilités suivantes :
• Raccordez la Sunny SensorBox à une autre Sunny SensorBox (cf. page 46).
• Raccordez la Sunny SensorBox à un autre participant de bus RS485 (cf. page 50).
Remarques concernant le câblage RS485
Pour plus d'informations sur ce type de câblage, veuillez consulter le poster concernant le
principe de câblage RS485.
