SMA Solar Technology AG Mise en service
Instructions d’installation Sensorbox-IFR100914 41

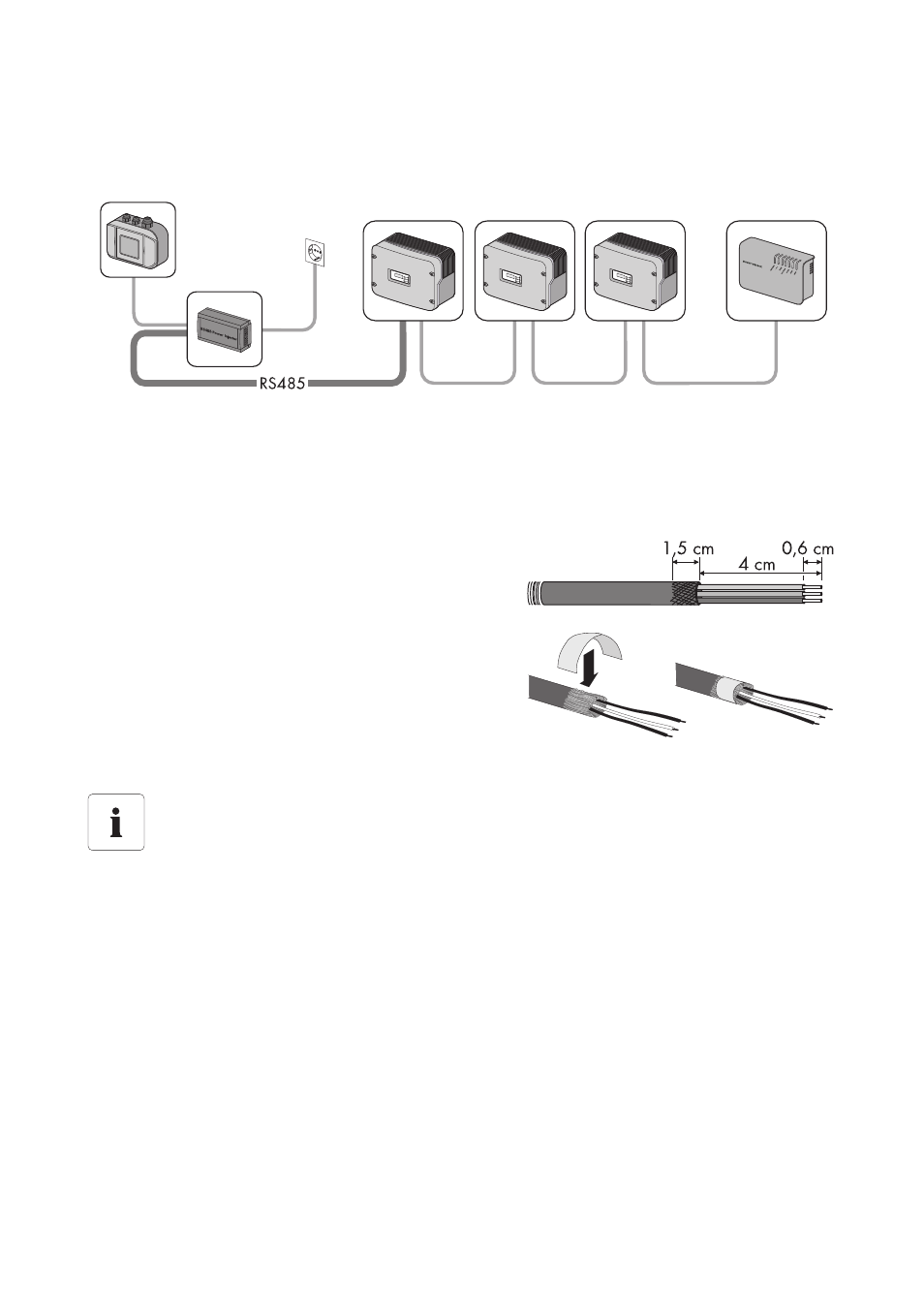

7.5.2 Raccordement du RS485-Power Injector à un participant de
bus RS485
Participants de bus RS485
1. Raccordez le câble au participant de bus RS485 en suivant les instructions du participant de
bus RS485.
RS485-Power Injector
2. Enlevez 4 cm de gaine du câble de communication
RS485 du côté du RS485-Power Injector.
3. Raccourcissez le blindage du câble à 1,5 cm.
4. Retournez le blindage du câble en arrière et collez-le
avec une feuille collante conductrice. La borne de
blindage y sera fixée ultérieurement.
5. Raccourcissez les conducteurs superflus jusqu'à la
gaine de câble.
6. Dénudez les fils sur environ 6 mm.
Affectation des raccords et câblage dans le système
Consultez le poster concernant le principe de câblage RS485 pour connaître l'affectation
des raccords et les câblages du système.
