SMA Solar Technology AG Mise en service
Instructions d’installation Sensorbox-IFR100914 49

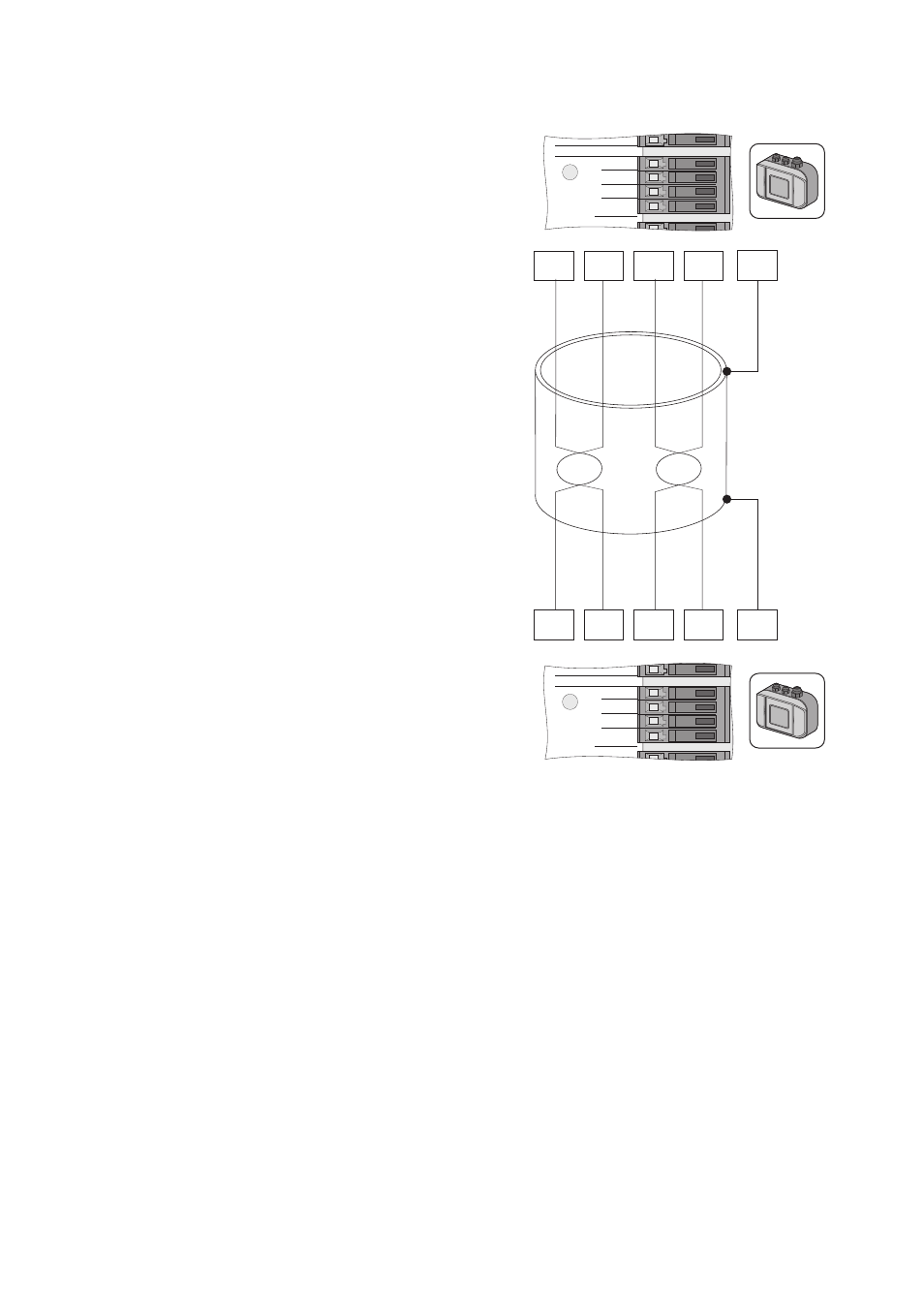

23. Raccordez le câble de communication RS485 aux
bornes « F1: IN RS485 » de la Sunny SensorBox.
Respectez les couleurs de conducteur notées.
24. Vérifiez que le joint du presse-étoupe est bien fixé.
25. Vissez la collerette de fixation à la main sur le presse-étoupe pour fixer le câble de
communication RS485 (couple : 0,8 Nm).
26. Si nécessaire, raccordez une autre Sunny SensorBox ou un autre participant de bus RS485
(cf. page 46 ou page 50).
27. Vérifiez si la résistance de terminaison est enfichée (cf. chapitre 9.2 « Réaliser une terminaison
du bus RS485 sur la Sunny SensorBox » (Page 62)).
28. Fermez la Sunny SensorBox (cf. page 61).
☑ La Sunny SensorBox supplémentaire est raccordée.
D+ GND +12V D-
D+ GND +12V D-
PE
PE
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
