SMA Solar Technology AG Mise en service
Instructions d’installation Sensorbox-IFR100914 45
17. Insérez le blindage de câble libre dans la borne.

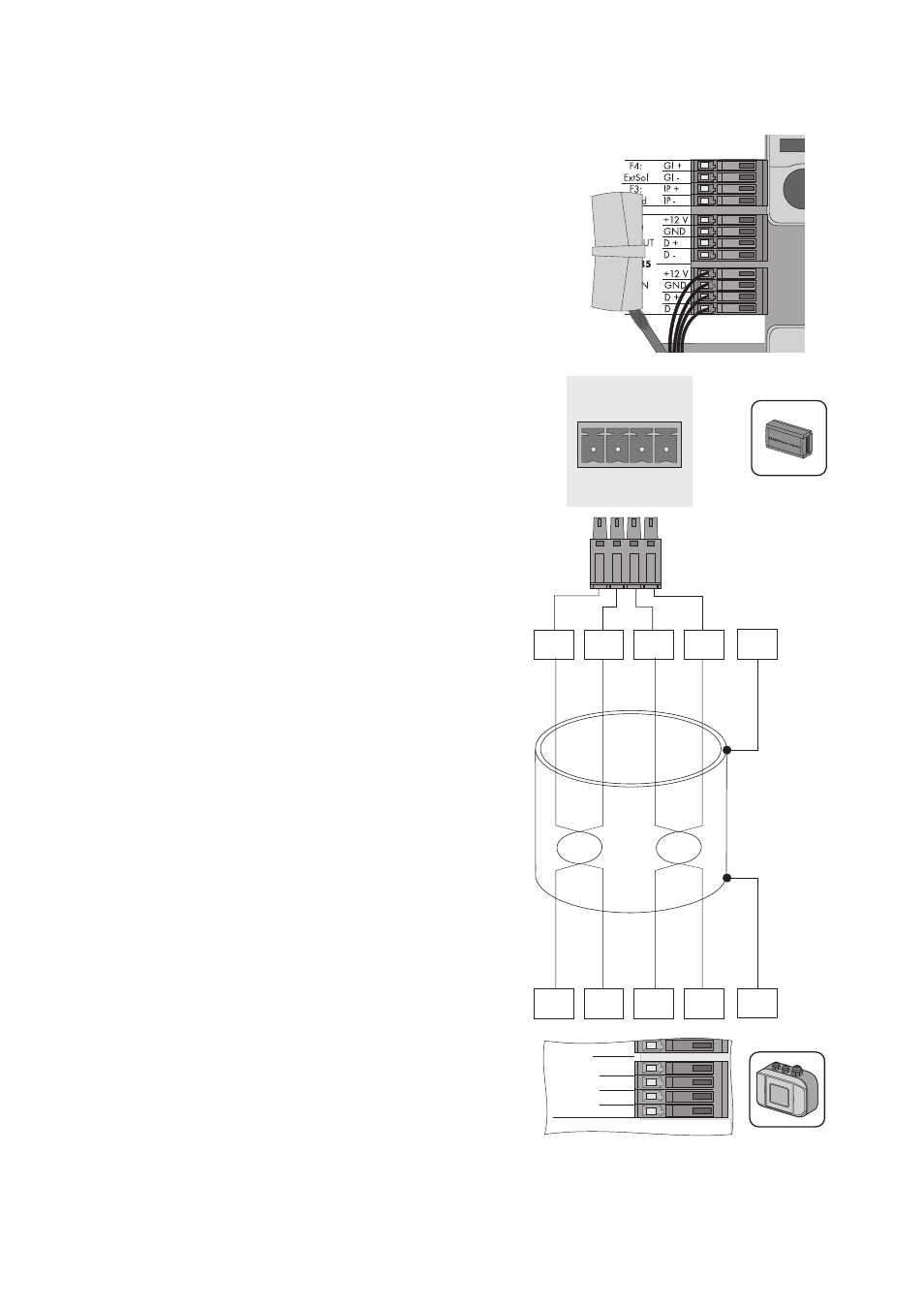

18. Raccordez les brins de câble aux bornes
« RS485 F1: IN » de la Sunny SensorBox. Respectez
les couleurs de conducteur notées.
19. Vérifiez que le joint du presse-étoupe est bien fixé.
+12V GND D+ D-
RS485 + Power
OUT
D+ GND +12V D-
D+ GND +12V D-
PE
PE
+12 V
GND
D +
D - F1: IN
RS485
D -
