SMA Solar Technology AG Montage
Instructions d’installation Sensorbox-IFR100914 25
2. Enlevez les tuiles dans la zone de montage afin que le chevron soit dégagé.

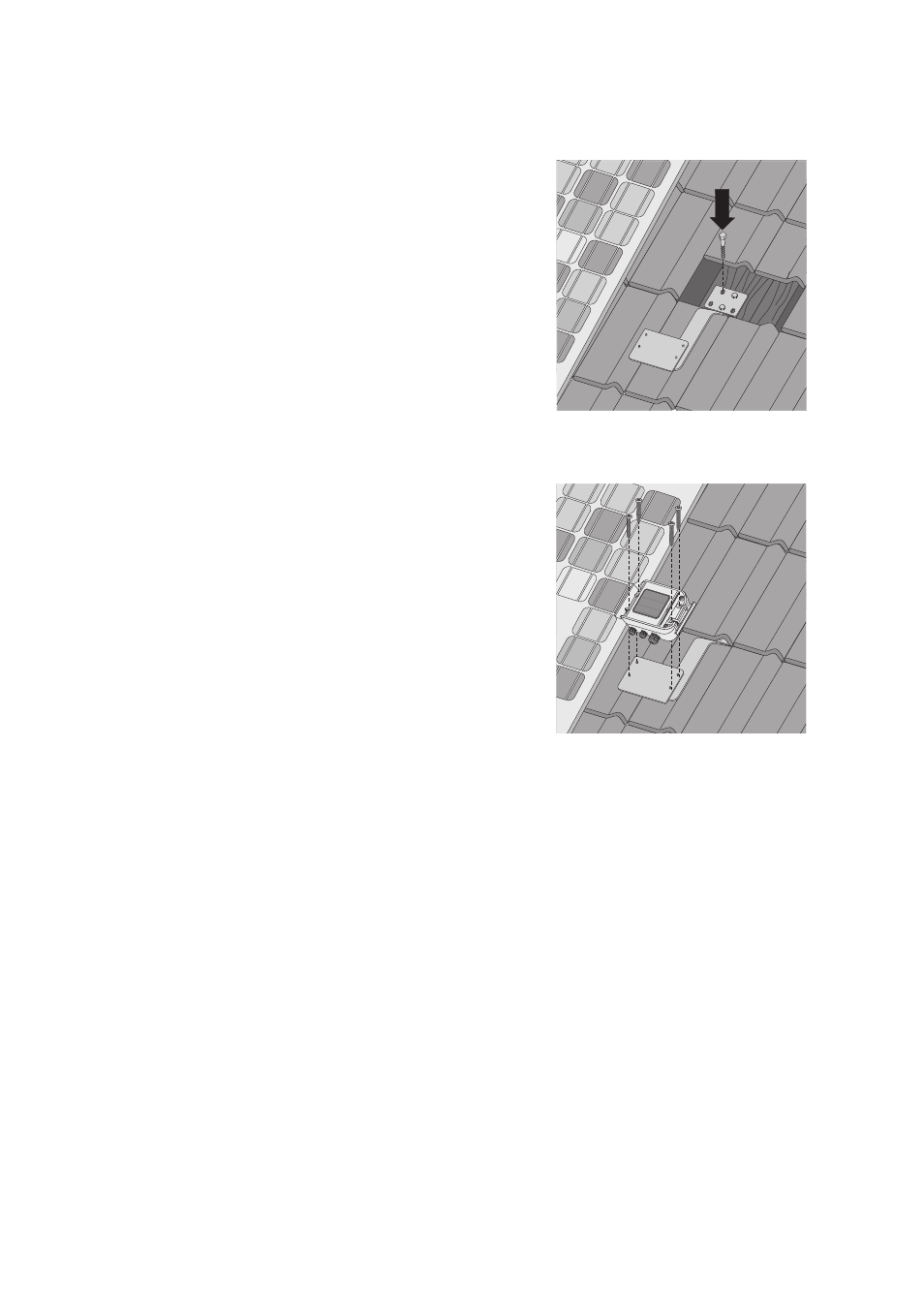

3. Fixez l'équerre de toiture sur le chevron avec les 3 vis
à bois et les rondelles correspondantes.
4. Intégrez l'équerre de toiture au système de protection
contre la foudre.
Le dispositif de fixation du parafoudre se trouve au bas de l'équerre de toiture (cf. page 54).
5. Ouvrez les clapets latéraux de la Sunny SensorBox à
l'aide des évidements.
6. Fixez la Sunny SensorBox sur l'équerre de montage
avec 4 vis à six pans creux. Tenez compte de
l'orientation de la Sunny SensorBox (cf. page 20).
7. Le cas échéant, coupez des tuiles à l'aide d'une meuleuse d'angle.
8. Remettez les tuiles sur le toit.
☑ La Sunny SensorBox est montée sur le chevron.
