Mise en service SMA Solar Technology AG
46 Sensorbox-IFR100914 Instructions d’installation
20. Vissez la collerette de fixation à la main sur le presse-étoupe pour fixer le câble (couple :
0,8 Nm).
21. Si nécessaire, raccordez une autre Sunny SensorBox ou un autre participant de bus RS485
(cf. page 46 ou page 50).
22. En vous aidant du poster concernant le principe de câblage RS485, vérifiez si la résistance de
terminaison doit être branchée sur le raccord « RS485 F2: OUT »
23. Fermez la Sunny SensorBox (cf. page 61).
☑ Le RS485-Power Injector est directement raccordé à la Sunny SensorBox.

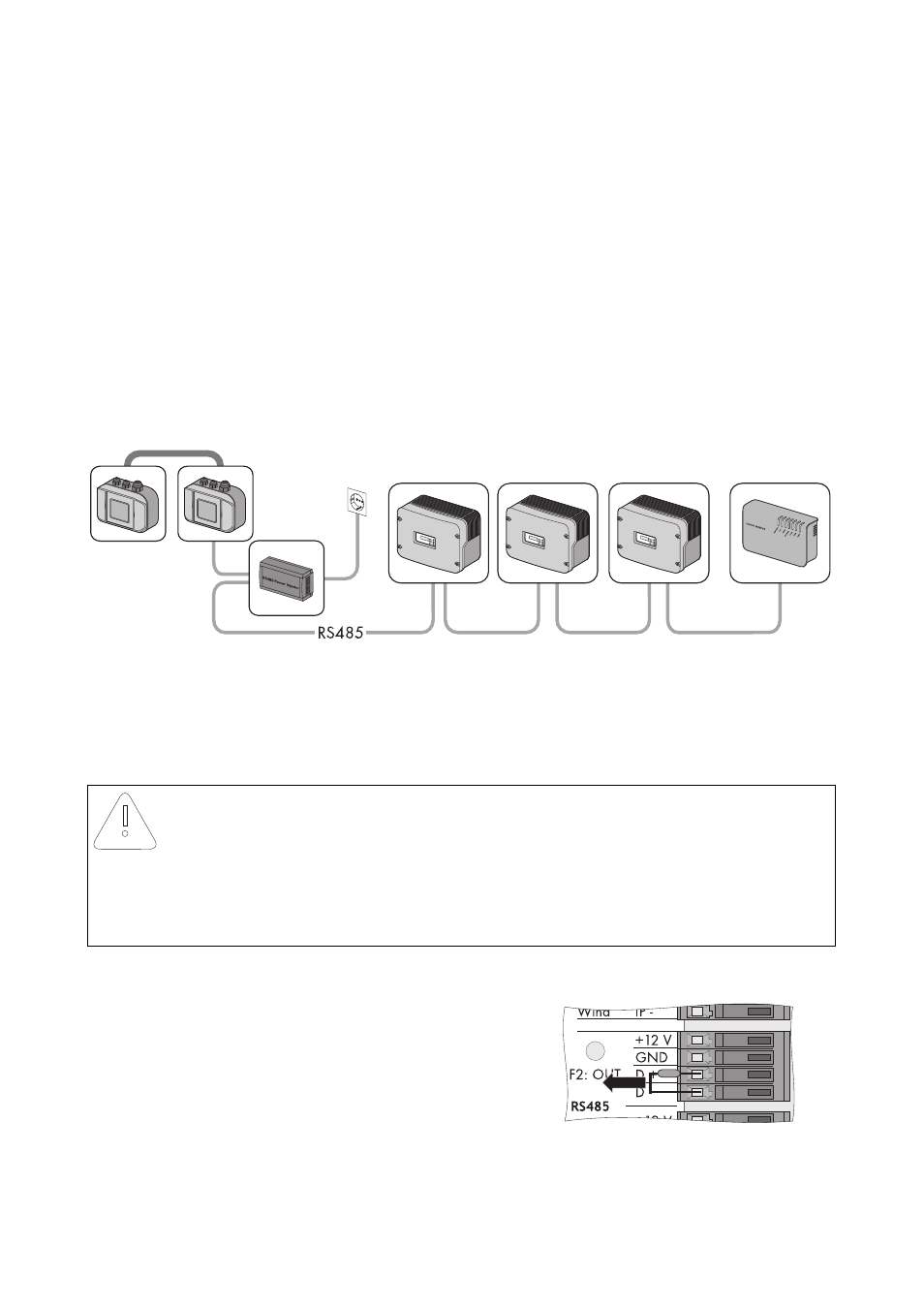

7.5.4 Raccordement de la Sunny SensorBox à une autre
Sunny SensorBox
Vous pouvez raccorder une Sunny SensorBox supplémentaire à la Sunny SensorBox. Ce faisant, vous
pouvez utiliser le RS485-Power Injector pour l'alimentation électrique de 5 Sunny SensorBoxes au
maximum.
Raccordement à la Sunny SensorBox existante
1. Ouvrez la Sunny SensorBox (cf. page 61).
2. Enlevez la résistance de terminaison au niveau de la
Sunny SensorBox à « F2: OUT RS485 ».
PRUDENCE !
Endommagement de la Sunny SensorBox par des restes de métal ou de câble
dans l'appareil.
• Lorsque vous effectuez des travaux sur le câble, veillez à ce qu'aucun reste de métal
du blindage ou reste de câble ne tombe dans la Sunny SensorBox ouverte. Le cas
échéant, retirez les restes de métal et de câble.
