Mise en service SMA Solar Technology AG
44 Sensorbox-IFR100914 Instructions d’installation

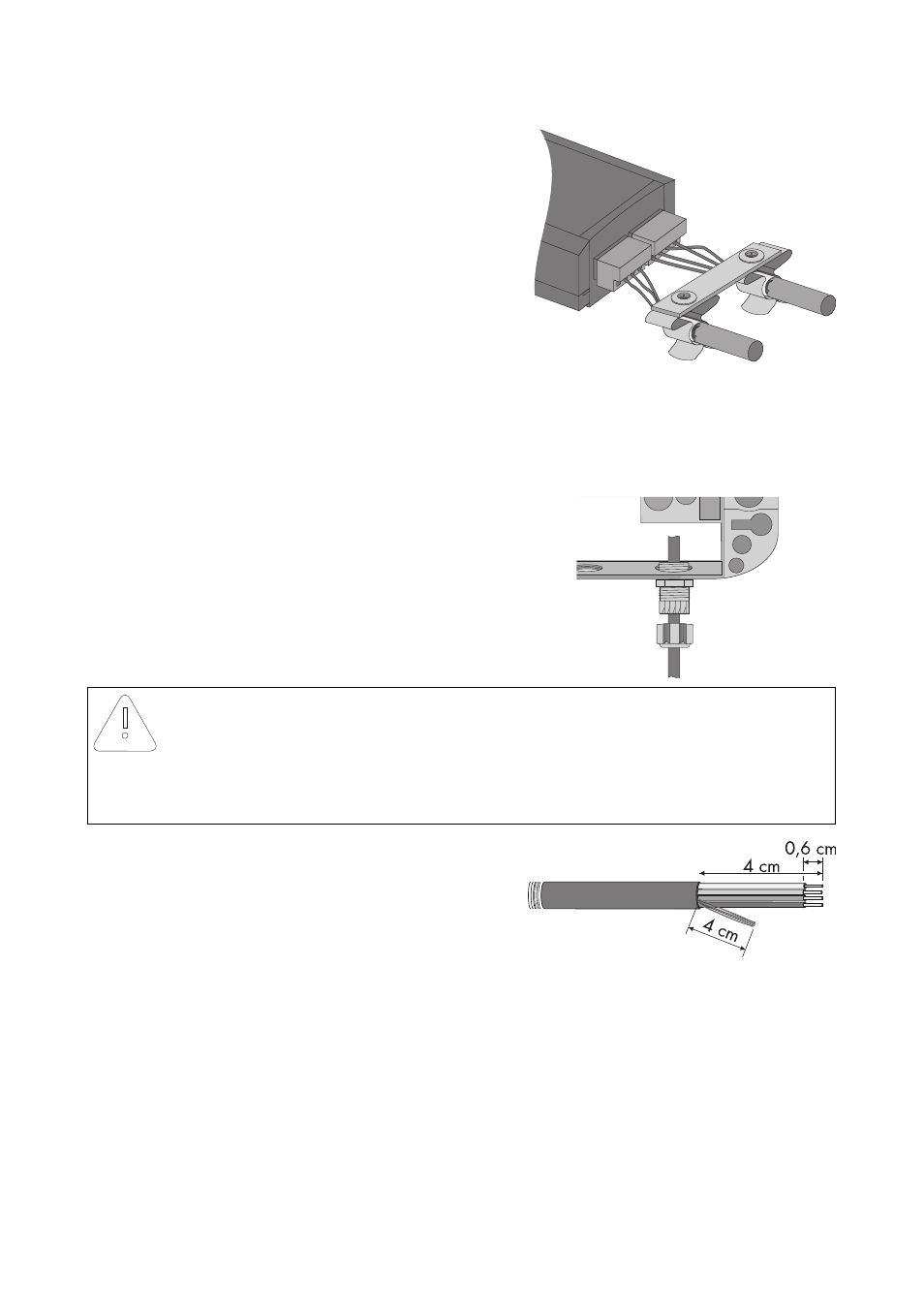

8. Fixez la borne de blindage.
9. Posez le câble de communication RS485 reliant le RS485-Power Injector à la
Sunny SensorBox.
Sunny SensorBox
10. Ouvrez la Sunny SensorBox (cf. page 61).
11. Fermez la collerette de fixation du presse-étoupe en
bas à droite de la Sunny SensorBox et enlevez le
plot de remplissage.
12. Insérez le câble de communication RS485 par la
collerette de fixation et le presse-étoupe dans le
boîtier de la Sunny SensorBox.
13. Enlevez 4 cm de gaine du câble de communication
RS485 au niveau de la Sunny SensorBox.
14. Dénudez les fils sur environ 6 mm.
15. Torsadez le blindage du câble pour former une
corde. Le blindage du câble n'est nécessaire que si
une autre Sunny SensorBox est raccordée.
16. Retournez la gaine isolante au-dessus du blindage du câble. Laissez dépasser le blindage du
câble de 4 cm de la gaine isolante.
PRUDENCE !
Endommagement de la Sunny SensorBox par des restes de métal ou de câble
dans l'appareil.
• Lorsque vous effectuez des travaux sur le câble, veillez à ce qu'aucun reste de métal
du blindage ou reste de câble ne tombe dans la Sunny SensorBox ouverte.
