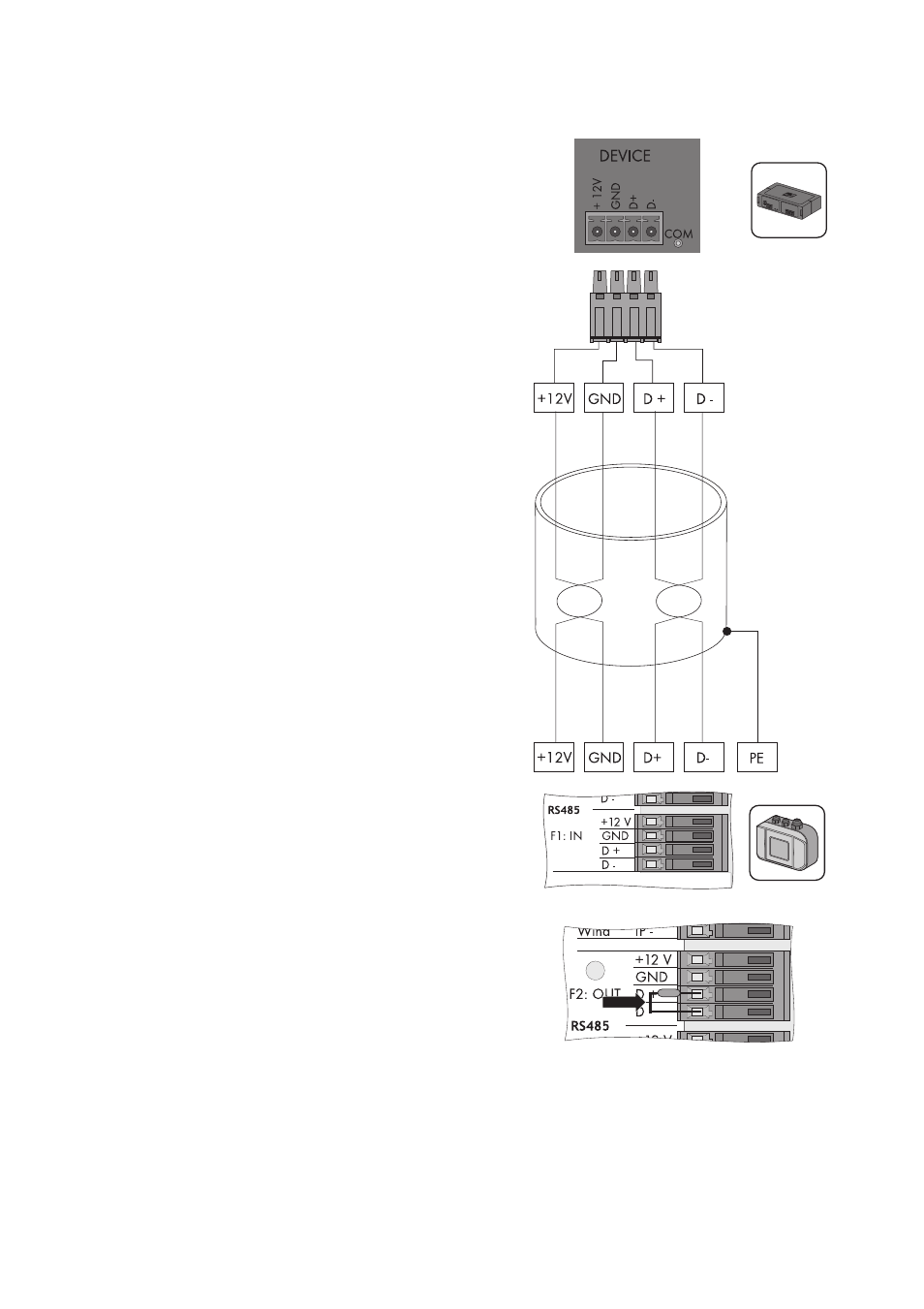

15. Raccordez les brins de câble aux bornes
« RS485 F1 : IN » de la Sunny SensorBox.
Respectez les couleurs de conducteur notées.
16. Vérifiez si la résistance de terminaison est enfichée au
raccord « RS485 F2: OUT ». La résistance de
terminaison doit être enfichée.
17. Vérifiez que le joint du presse-étoupe est bien fixé.
18. Vissez la collerette de fixation à la main sur le presse-étoupe pour fixer le câble (couple :
0,8 Nm).
☑ Le SMA Power Injector avec Bluetooth est raccordé à la Sunny SensorBox. Vous pouvez
maintenant alimenter la Sunny SensorBox en courant via le
SMA Power Injector avec Bluetooth.
