7.3 Raccordement de l'anémomètre
1. Ouvrez la Sunny SensorBox (cf. page 61).
2. Sortez la collerette de fixation du presse-étoupe en haut à gauche de la Sunny SensorBox et
retirez le plot de remplissage.
3. Enlevez le câble du capteur par la collerette de
fixation et le presse-étoupe en haut à gauche dans
le boîtier de la Sunny SensorBox et serrez bien le
presse-étoupe.

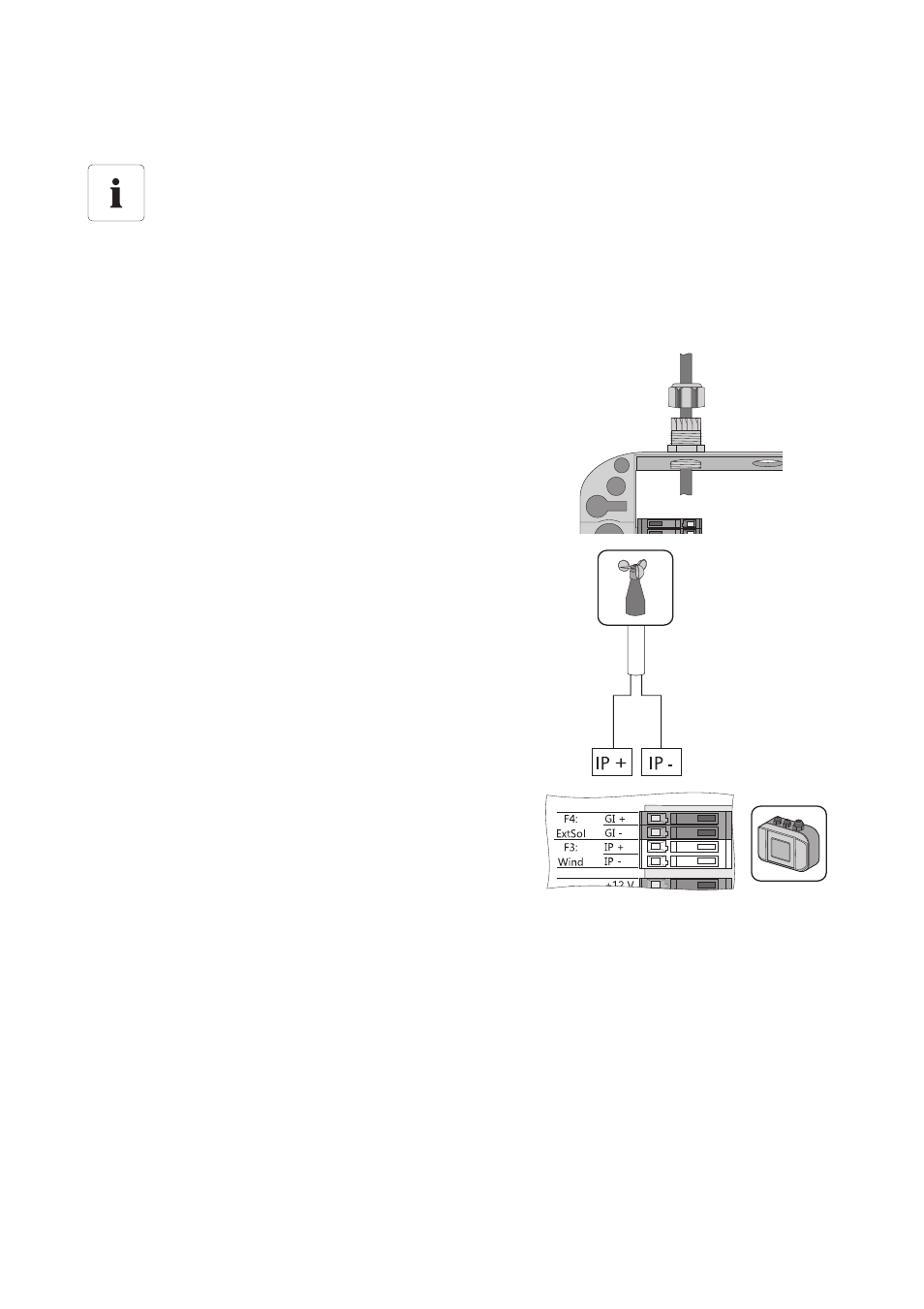

4. Raccordez le capteur au raccordement
« F3: Wind » de la Sunny SensorBox. La polarité
des câbles est indifférente.
5. Vérifiez que le joint du presse-étoupe est bien fixé.
6. Vissez la collerette de fixation à la main sur le presse-étoupe (couple : 0,8 Nm).
7. Posez le câble avec du matériel de fixation approprié.
☑ L'anémomètre est raccordé.
Vous pouvez maintenant raccorder d'autres capteurs, ou raccorder la Sunny SensorBox avec le
RS485-Power Injector ou le SMA Power Injector avec Bluetooth puis les mettre en service.
Longueur de câble prescrite pour le raccordement à la SensorBox
• Veuillez respecter la longueur de câble prescrite figurant dans les instructions du
capteur.
