5 Aperçu de l'appareil

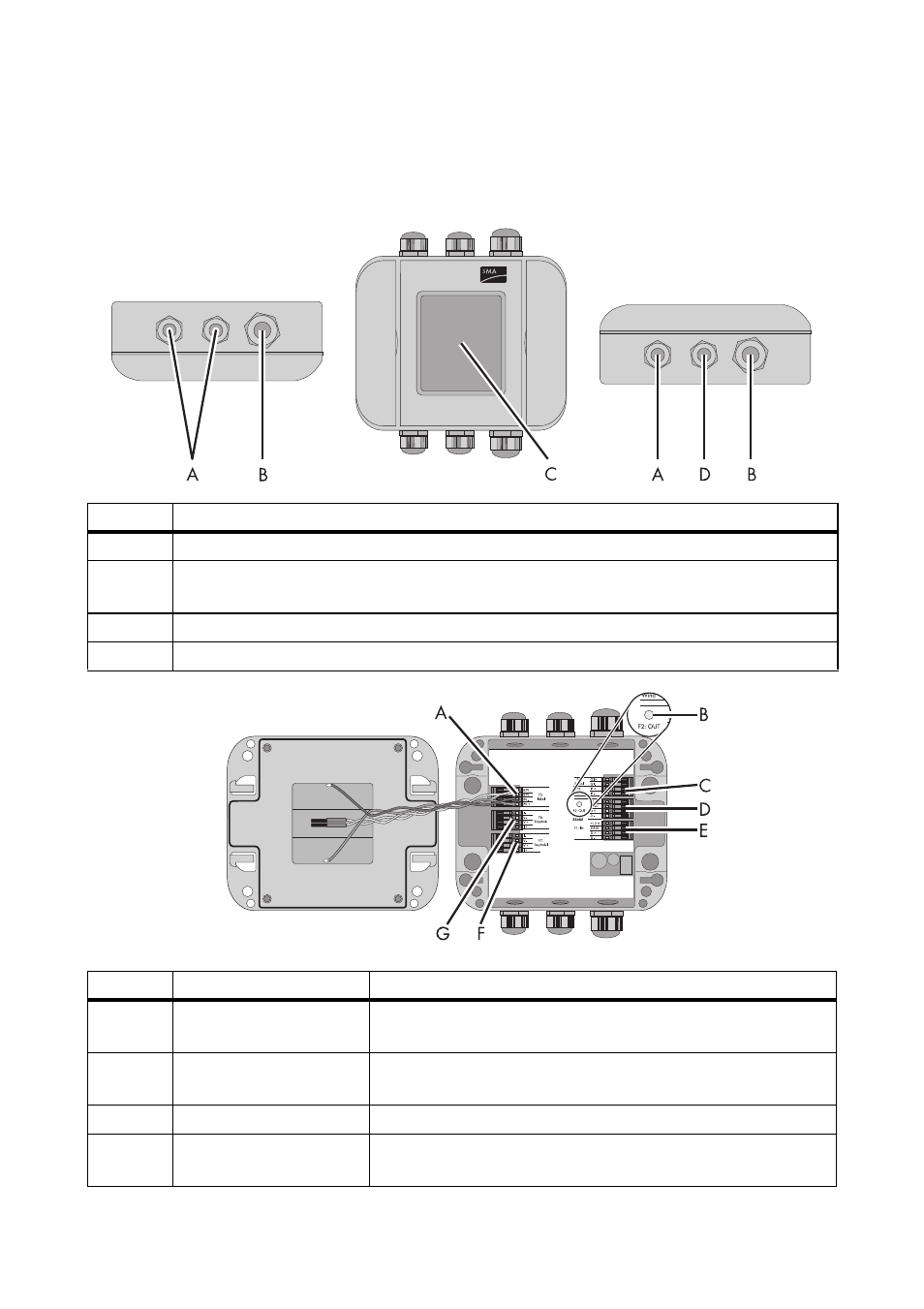

5.1 Aperçu de la Sunny SensorBox
Position Désignation
A
Passage de câble pour les capteurs
B
Passage de câbles pour le raccordement du RS485-Power Injector ou du
SMA Power Injector avec Bluetooth
C
Capteur de rayonnement intégré
D
Passage de câbles pour la mise à la terre de la Sunny SensorBox
Position Désignation
Signification
A
« F5: IntSol »
Borne de raccordement pour le capteur de rayonnement
intégré
B
DEL de la
Sunny SensorBox
DEL pour l'affichage d'état de la Sunny SensorBox
C
« F3: Wind »
Borne de raccordement pour l'anémomètre
D
« RS485 F2: OUT »
Borne de raccordement pour des participants de bus RS485
supplémentaires
