Aperçu de l'appareil
Instructions d’installation
Sensorbox-IFR100914
17

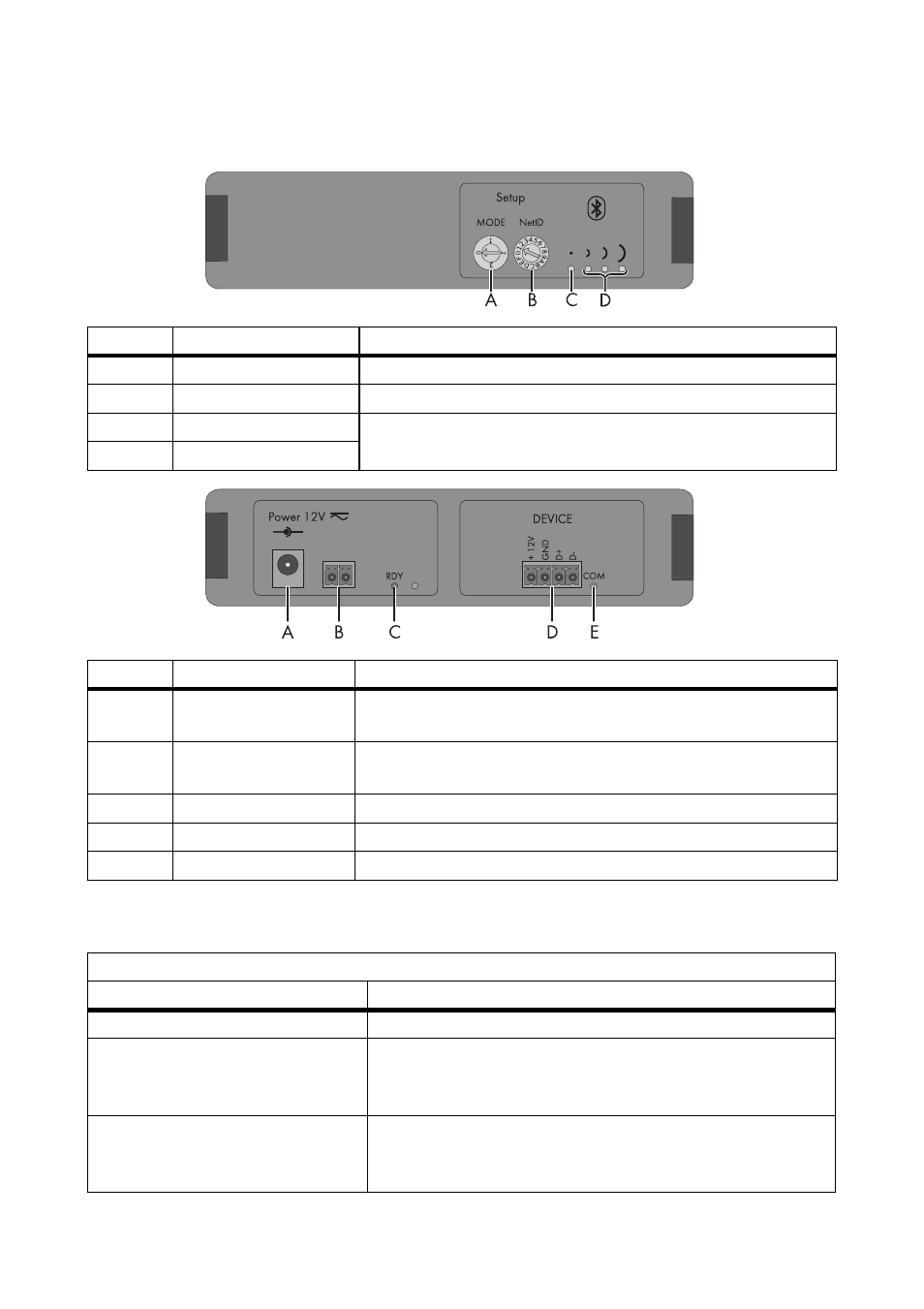

5.3 Aperçu du SMA Power Injector avec Bluetooth
5.3.1 DEL pour l'alimentation électrique
Position Désignation
Signification
A
« MODE »
Commutateur rotatif pour le mode de service
B
« NetID »
Commutateur rotatif pour le NetID
C
DEL Bluetooth (bleue) DEL pour la qualité de connexion
D
DEL Bluetooth (jaunes)
Position Désignation
Signification
A
« Power 12V ≂ »
Raccordement pour le bloc d'alimentation, la polarité est
indifférente.
B
Connecteur à 2 pôles Raccordement pour l'alimentation électrique alternative, la
polarité est indifférente.
C
DEL « RDY » (verte)
DEL pour l'alimentation électrique
D
« DEVICE »
Raccordement pour la Sunny SensorBox
E
DEL « COM » (jaune) DEL pour la communication des données
DEL RDY (verte)
État
Signification
Allumée en continu
La tension d'alimentation est ok. L'appareil est en service.
Clignote
La tension d'alimentation est proche de la valeur limite.
L'appareil est en service mais un fonctionnement stable n'est
pas garanti.
Éteinte
Aucune tension d'alimentation n'est disponible ou la tension
d'alimentation disponible est trop basse. L'appareil n'est pas
en service.
