Aperçu de l'appareil SMA Solar Technology AG
16 Sensorbox-IFR100914 Instructions d’installation
DEL de la Sunny SensorBox

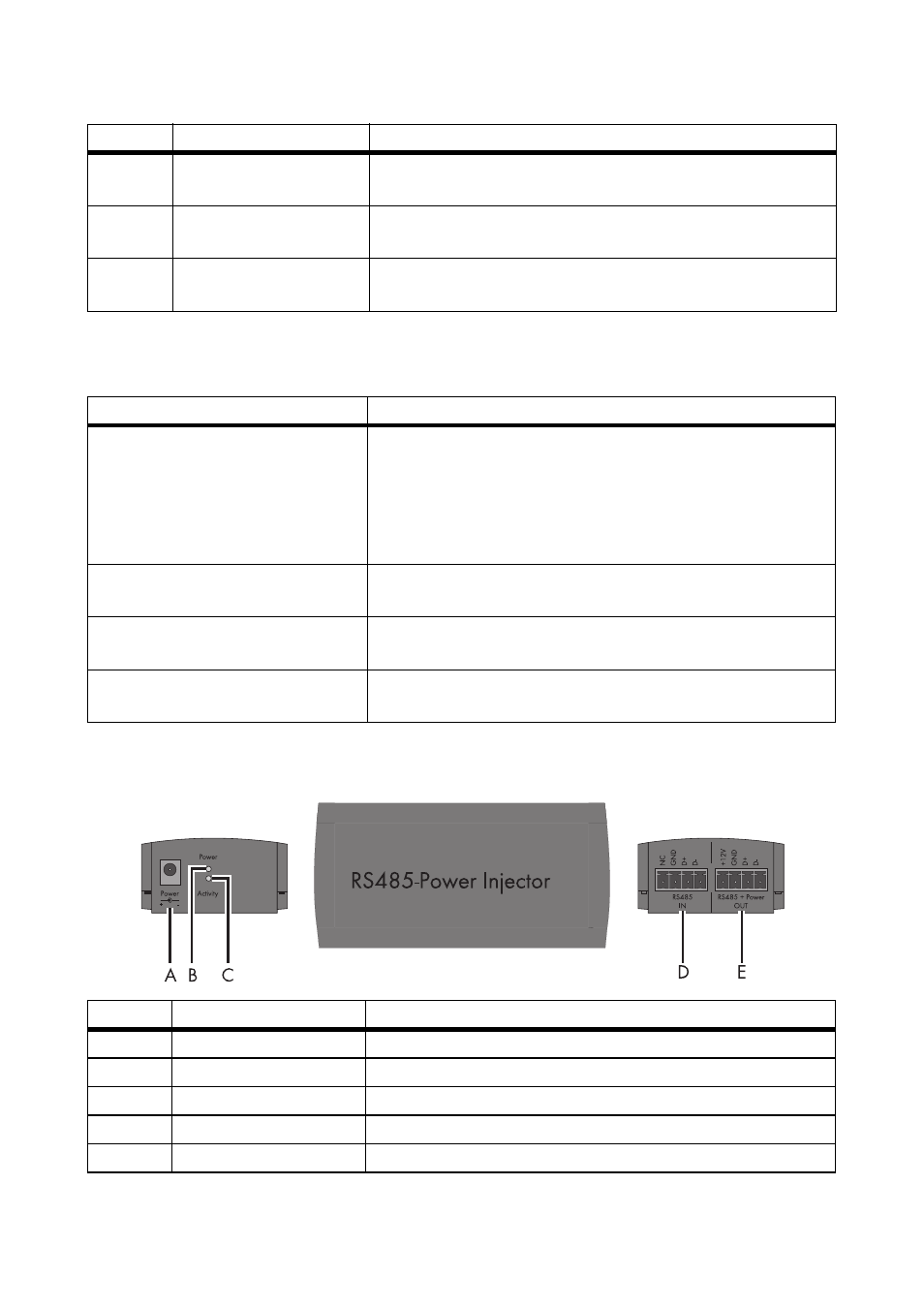

5.2 Aperçu du RS485-Power Injector
E « RS485 F1: IN » Borne de raccordement pour le RS485-Power Injector ou le
SMA Power Injector avec Bluetooth
F « F7: TmpMdul » Borne de raccordement pour le capteur de température de
panneau
G « F6: TmpAmb » Borne de raccordement pour le capteur de température
ambiante
État Signification
Éteinte • La Sunny SensorBox n'est pas alimentée en électricité.
• Pendant la phase de démarrage, la DEL est éteinte
pendant 10 secondes.
• Pendant les réinitialisations, la DEL est éteinte pendant
60 secondes.
Allumée en continu La Sunny SensorBox est raccordée à l'alimentation électrique
et est prête à fonctionner.
Clignote 2 fois très rapidement La Sunny SensorBox est raccordée à l'alimentation électrique
et reçoit des données par le canal de communication RS485.
Clignote à intervalles d'une seconde Dysfonctionnement au niveau du micrologiciel (cf. chapitre
11 « Recherche d'erreurs » (Page 69))
Position Désignation Signification
A « Power » Raccordement pour le bloc d'alimentation
B DEL « Power » DEL pour l'alimentation électrique
C DEL « Activity » DEL pour la circulation des données
D « RS485 IN » Raccordement pour le bus de communication RS485
E « RS485 + Power OUT » Raccordement pour la Sunny SensorBox
Position Désignation Signification
