8 Programmation: Cycles 200

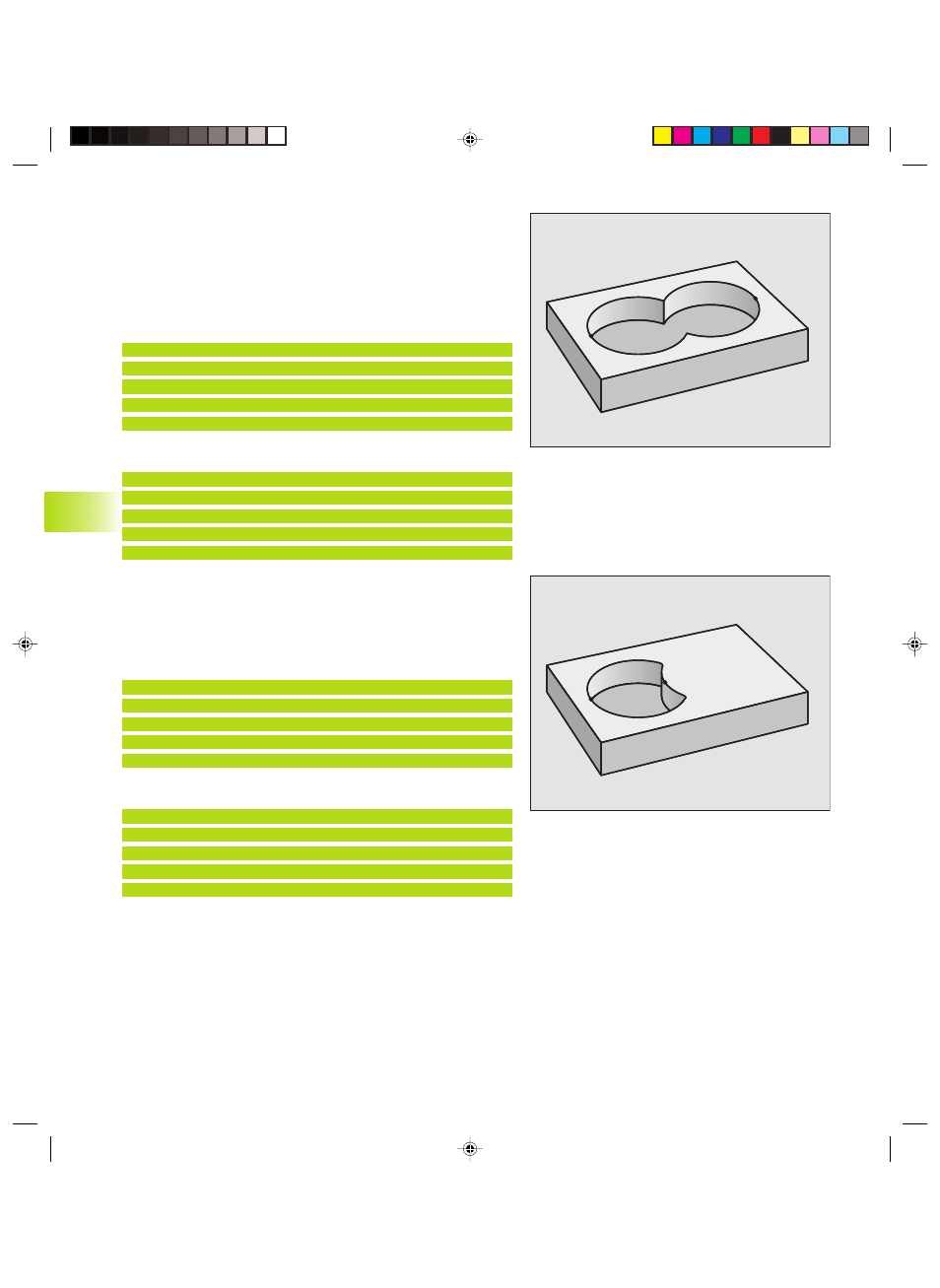

Surface „composée“
Les deux surfaces partielles A et B, y compris leur surface
commune de recouvrement, doivent être usinées:
■ Les surfaces A et B doivent être des poches.
■ La première poche (dans le cycle G37) doit débuter à l‘extérieur
de la seconde.
Surface A:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Surface B:
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
Surface „différentielle“
La surface A doit être usinée sans la partie recouverte par B:
■ La surface A doit être une poche et B, un îlot.
■ A doit débuter à l‘extérieur de B.
Surface A:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Surface B:
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
8.7 Cy
cles SL,
gr
oupe II (sauf
TNC
41
0)
A
B
A
B
