8 Programmation: Cycles 176

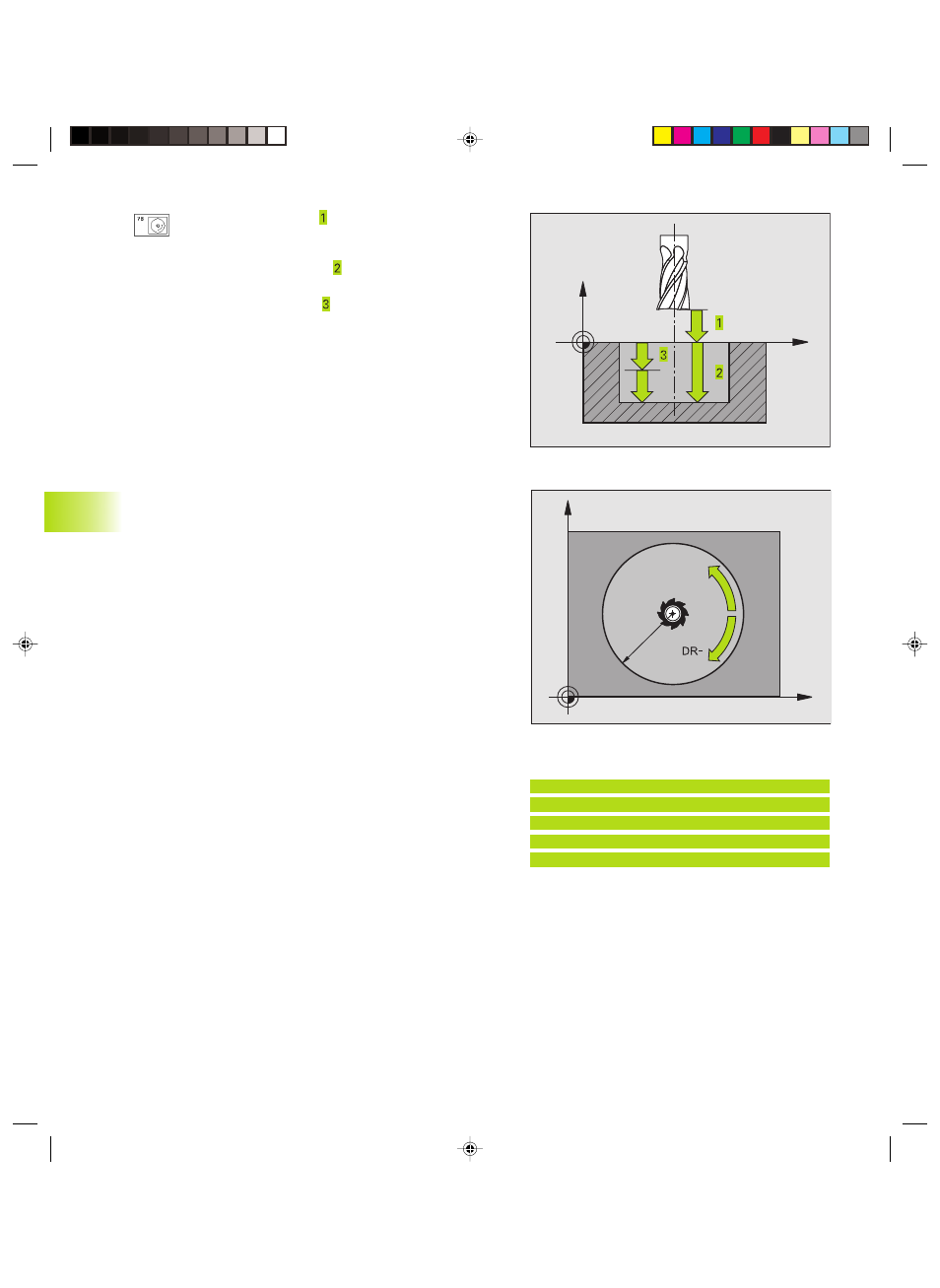

ú Distance d'approche (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la surface
de la pièce
ú Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
■ Prof. de passe égale à la profondeur
■ Prof. de passe supérieure à la profondeur
ú Avance plongée en profondeur: vitesse de
déplacement de l‘outil lors de la plongée
ú Rayon du cercle: rayon de la poche circulaire
ú Avance F: vitesse de déplacement de l‘outil dans le
plan d‘usinage
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Y
DR+
R
X
Z
Exemples de séquences CN:
N36 G77 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
...
N48 G78 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
