114 6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
es
X
Y
40=I
35=J
30°
120°
R30 R25
Y
X
Z
I,J

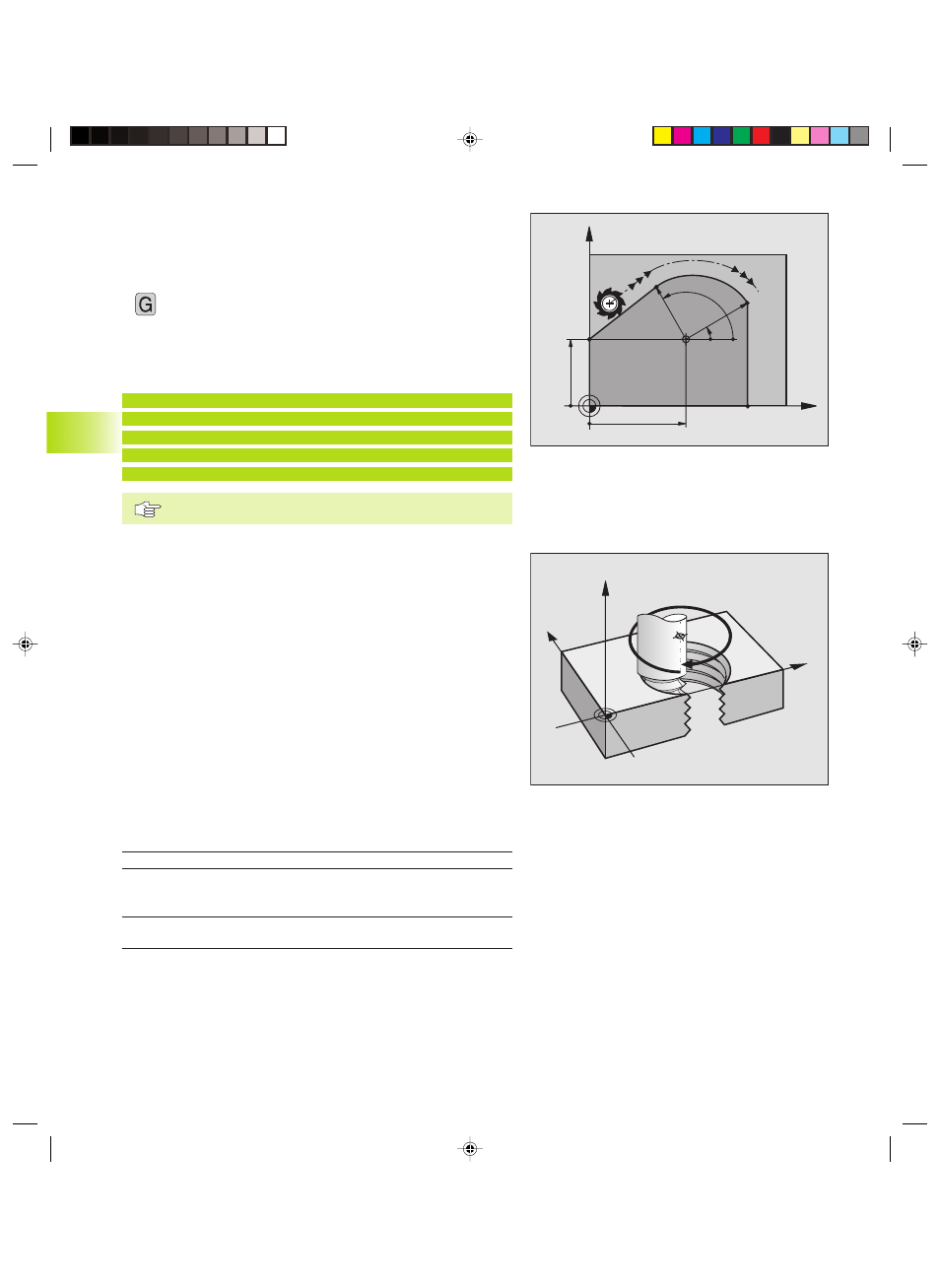

Trajectoire circulaire G16 avec raccordement
tangentiel
L‘outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
16 ú Rayon polaire R: distance entre le point final de la
trajectoire circulaire et le pôle I, J
ú Angle polaire H: position angulaire du point final de la
trajectoire circulaire
Exemple de séquences CN
N120 I+40 J+35 *
N130 G01 G41 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Le pôle I, J n'est pas le centre du cercle de contour!
Traj. hélicoïdale
Une trajectoire hélicoïdale est la conjonction d‘une trajectoire
circulaire et d‘un déplacement linéaire qui lui est perpendiculaire.
Vous programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les contournages pour la trajectoire
hélicoïdale qu‘en coordonnées polaires.
Applications
■ Taraudage et filetage avec grands diamètres
■ Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, il vous faut disposer de la donnée incrémentale
de l‘angle total parcouru par l‘outil sur la trajectoire hélicoïdale ainsi
que de la hauteur totale de la trajectoire hélicoïdale.
Pour le calcul dans le sens du fraisage, de bas en haut, on a:
Nombre de rotations n Longueur du filet + dépassement de
course en début et fin de filet
Hauteur totale h Pas de vis P x nombre de rotations n
Angle total Nombre de rotation x 360° + angle
incrémental IPA pour angle total début filet + angle pour
dépassement de course
Coordonnée initiale Z Pas de vis P x (rotations +
dépassement course en début de filet)
